大众途安仪表无法正确显示后门开启

来源：本站整理作者：佚名 2018-09-25 08:49:35

难道该故障还有其他什么原因？对故障重新进行分析，舒适系统控制单元故障码显示后门控制单元无信号／通信。故障现象是后门开启时，舒适系统不能接收到后门开启信号，这一点可以从数据流中得到证实，所以导致后门开启顶灯不亮和仪表不显示后门开启状态。那为什么换了后门闭锁器还是未能排除呢？根据电路图分析故障产生原因，门锁内有3个触点（如图4所示），其中两个触点（F222）是门锁闭锁器双电机触点，F10触点开关是感应车门是否开启或关闭状态。F222触点是感应门锁是否解锁／锁止。闭锁器内的触点状态是由车门控制单元接收到开关信号，后车门控制单元（J388/J389）将门锁开关信号转换成数字信号通过LIN数据总线发送至前车门控制单元（J386/J387），前车门控制单元接收到信号后，通过CAN数据线将信号发送出去，舒适系统控制单元（J393）通过CAN数据线接收到车门闭锁器触点信号后，将控制车内顶灯。多功能仪表控制单元（J285）从CAN数据线接收到车门闭锁器开关信号后，将通过仪表显示车辆状态了。

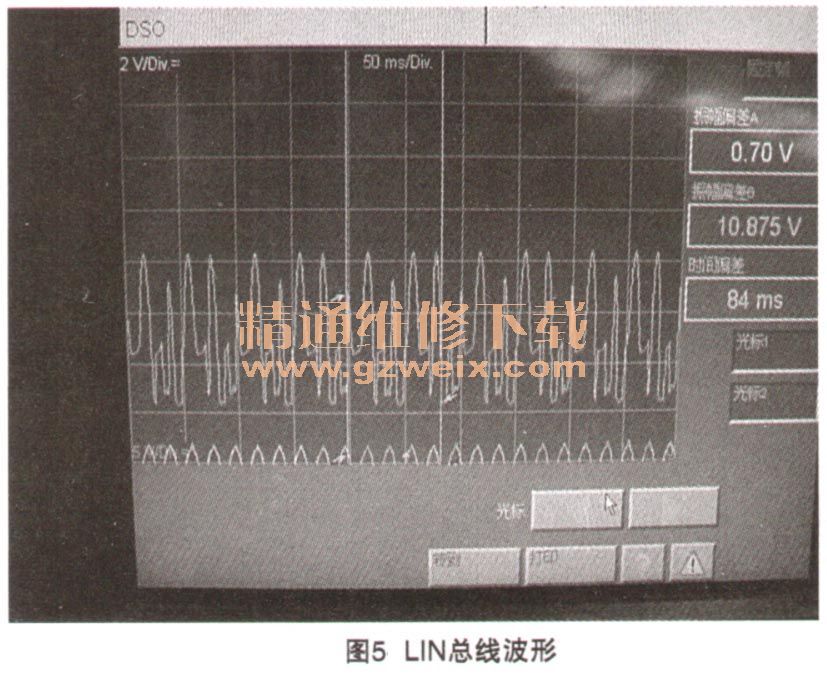

接下来先确认车门控制单元（J388/J389）与前车门控制单元（J386/J387）之间的数据通信状态，使用示波器测量后门控制单元与前门控制单元之间的数据传输，LIN数据线上的数据传递（如图5所示），显示数据传输正常。

再观察舒适系统控制单元J393与前车门控制单元（J386/J387） CAN线数据传输（如图6所示），结果显示该数据传输正常。

    通过波形可以确定各控制单元之间通信为正常，那么还有什么原因导致该故障的产生？在没有更好的解决方法前提下，只得将后车门控制单元和舒适系统控制单元更换试试，结果显示故障依旧。那么还有什么原因呢？
    在没思路的情况下，继续观察相关数据流，经观察舒适系统46-11-2组3区和4区一直显示为保险状态。经询问相关老师了解，该保险状态的含义是指中控锁锁止（双电机触点开关）。按途安车的电气维修经验，门锁显示保险状态时车门锁是无法打开的，只能采用破坏办法将门板拆下，撬开门锁。那么，该保险状态是否由控制单元控制功能导致呢？
    本着这个思路，根据途安舒适系统控制单元更换步骤对该控制单元进行编码（如图7所示），编码后再恢复出厂时编码状态后试车，再次试车发现故障已经不存在了。
