大众帕萨特仪轿车表挡位显示异常
来源:本站整理  作者:佚名  2018-11-19 09:21:30

    一辆行驶里程约11.5万km的大众帕萨特领驭轿车。这是台十年的老车,最近仪表显示挡位异常(如图1所示),但开车时能正常使用,客户对无法显示正确的挡位感到不安。

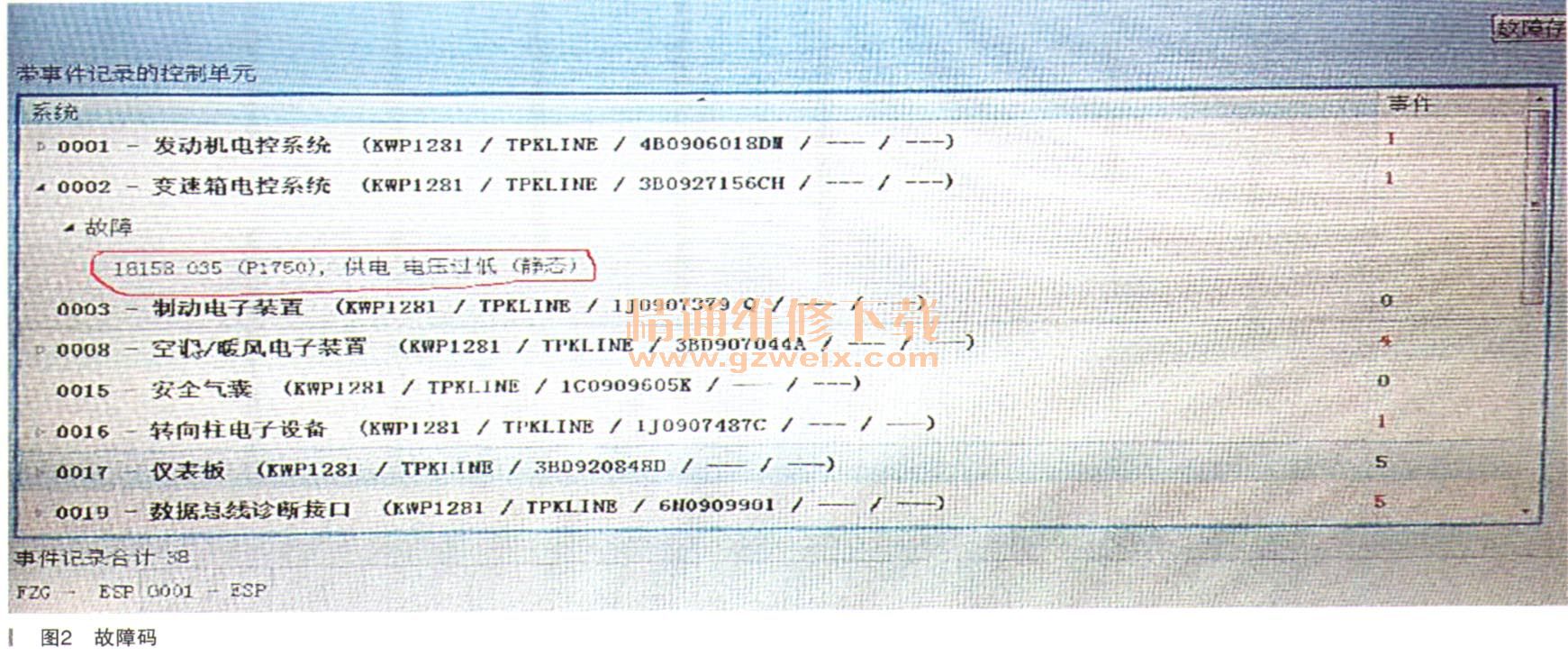

    故障诊断:技师试车,行驶中变速器和换挡均正常;连接VAS5054A查看故障码,在变速器中显示“P1750供电电压过低(静态)”,如图2所示。

    清除故障码后能恢复正常,但重新启动车辆后故障再次出现。此时再进入系统查看,发现还是出现相同故障码,至此可以排除仪表故障的可能,检查的重点汇集在变速器控制单元上。诊断思路如图3所示。

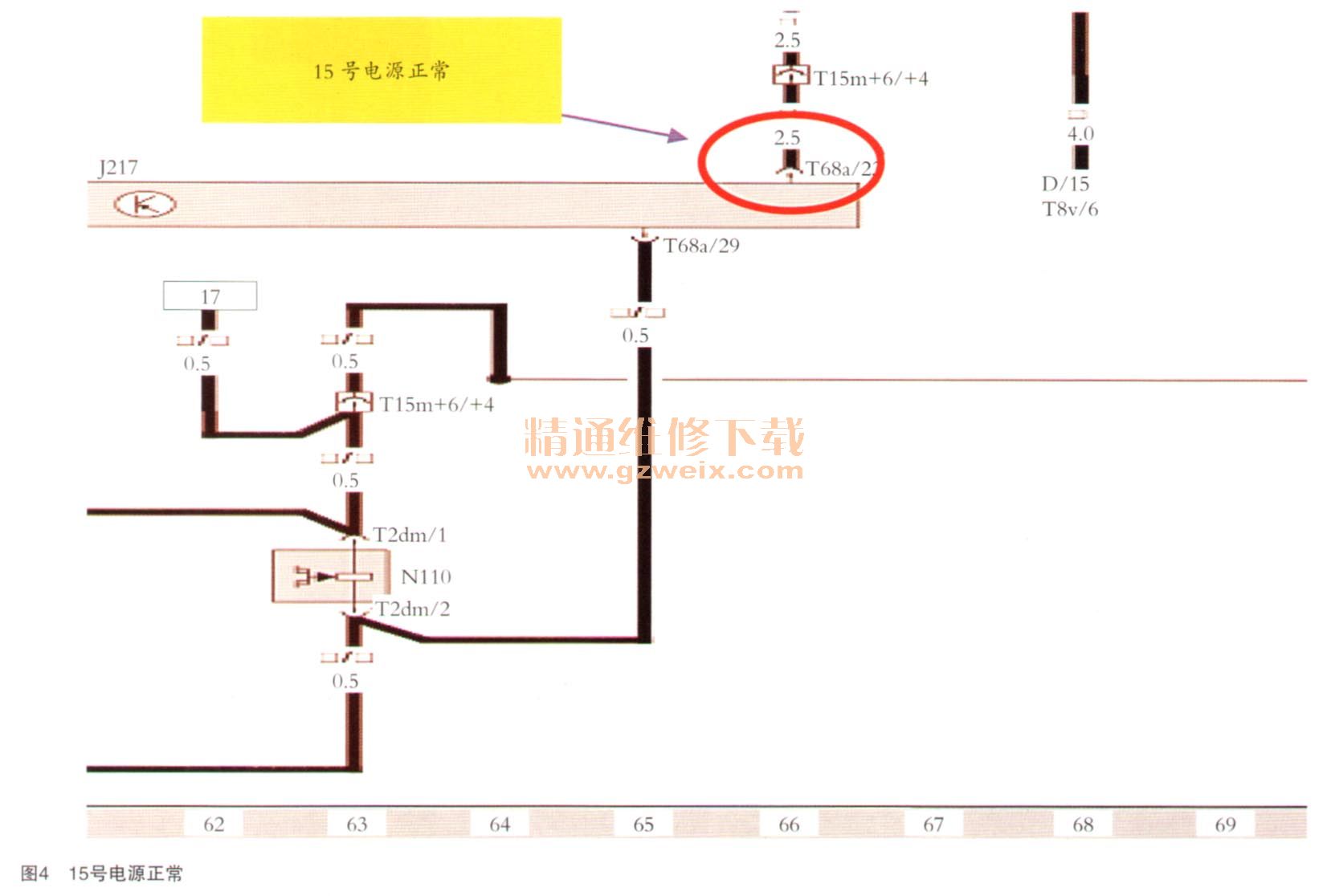

    根据该系统的工作原理和故障码含义,查阅相关电路图。检查变速器控制单元的电源12V搭铁正常,检查插接件等线路无异常,如图4和图5所示。



    检测数据证明故障指向变速器控制单元,随后更换了一块新的控制单元,故障消失。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
