正常车此处应为
蓄电池电压，可以确定故障点是在供电方面出了问题。保险丝SC12对F（制动信号灯开关）供电，而能够影响供电的可能有保险丝熔断或接触不良，线路对地短路或断路，某个控制器或执行器内部短路导致保险丝熔断。
检查发动机左侧SB处保险丝正常，检查SC处保险丝发现SC12 15A保险已熔断。换上一个新的保险丝马上又熔断，测量SC12保险丝对地短路。
查阅资料和电路图，发现SC12保险丝给多个控制单元和开关等执行器供电，如大灯照明距离调节器、轮胎压力监控按钮、制动信号开关F、制动踏板开关F47，Tiptronic开关F189，
ABS控制单元J104、双离合器变速器机电单元J743等。
技师采用排除法，将控制单元分别一一断开，当断开右前大灯插头时，SC12保险丝对地短路的现象消失了（万用表正极端接保险丝处，负极端接地）。

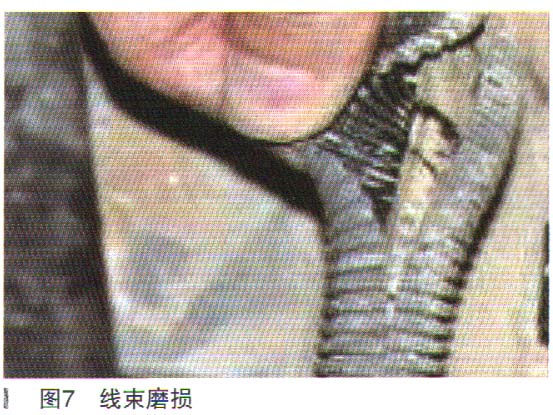

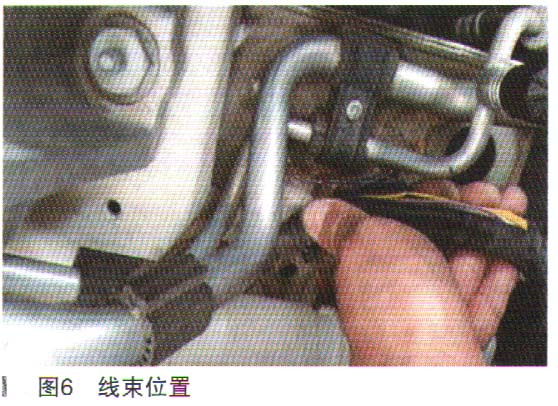

再次插上右前大灯插头时却又恢复正常了，难道是线路接触不良？因为拔大灯插头时拉动了线路，所以沿着大灯线路检查，发现离大灯插头不远处的线束与空调管固定架磨损，导致大灯调节器线路对地短路，如图6、图7所法。
修复破损线路，故障排除。
故障总结：维修之前要查阅相关的维修资料，查找电路图进行分析。考虑故障是否存在共同点（如是否共用一个保险丝），遵循先易后难从简到繁的原则，相信查探的过程就没有那么复杂，同时也能提高工作效率和维修质量。
