一辆行驶里程约2万km、装配2.0L发动机,搭载7挡双离合变速器的2018年上汽大众途观L运动型多功能车。该车左后车门玻璃升降器电机不能正常工作。
检查分析:该车最初报修左后车门玻璃升降器
不能升降,为此更换了玻璃升降器电机。但是更换后操作左后车门内饰板上的升降器开关时,向下按压升降器开关,玻璃反而向上升;而向上提起升降器开关时,玻璃却向下降。使用驾驶员车门内饰板上的开关操作左后车门玻璃升降器,左后车门玻璃没有任何反应。接下来使用大众专用故障诊断仪6150B检查网关安装列表的故障,发现42-驾驶员车门电子设备存在故障。

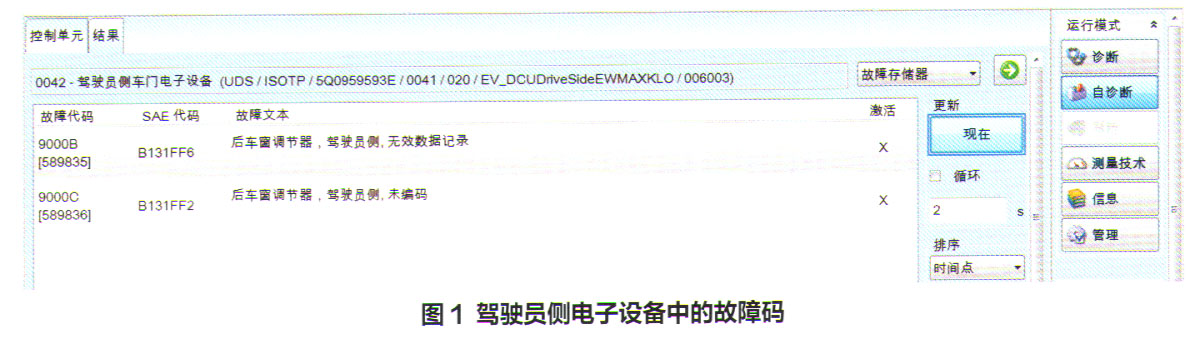

进入驾驶员车门电子设备检查故障码及含义,发现存在2个故障码:B131FF6—后车窗调节器,驾驶员侧,无效数据记录;B131 FF2—后车窗调节器,驾驶员侧,未编码(图1)。
根据以往维修类似故障的经验,首先连接VPN,使用检测计划中的编码功能,按照提示对驾驶员车门及左后车门控制单元进行编码。编码成功后,进入“42-驾驶员车门电子设备”,使用引导性功能,选择适配后部限位位置和软停止(图2)。然后点击对话框右上角的“完成/接续”按钮,继续点击对话框中的选项“1”执行基本设置。接下来屏幕提示操作升降器,点击“完成/继续”按钮,升降器会自动升降。升降完成后,检查故障排除。
故障排除:对控制单元进行编码匹配,故障排除。
