一辆行驶里程约3.8万km、搭载2.0T发动机和自动变速器的2015年大众途观运动型多功能车。用户反映:该车在踩下加速踏板提高发动机转速时发动机会发出异响,且动力下降。
检查分析:维修人员接车后试车,异响和动力异常与用户描述一致。连接诊断仪检测,未发现故障码,且发动机
数据流都处于正常范围内。
用户回忆说,车辆此前因发动机抖动而在维修厂更换了
气缸盖。完工后车辆就出现了动力不足的情况,而且发动机的运转噪声增大。用户认为是新的部件需要磨合,因此没有过于在意。但是在行驶超过1000 km以后,发动机噪声依旧没有缓解且动力也未恢复。
查询维修记录得知,故障车辆此前更换
气缸盖的原因是第3缸气门座密封不严。更换完成后就发现了噪声大的问题,但当时没找到原因,于是让用户使用观察。维修人员辨别发动机的噪声,判断可能的诱因包括发动机正时轴承异常磨损、凸轮轴异常磨损、正时错位、机油换向阀故障、凸轮轴调节电磁阀故障以及机油压力低等。
断开进气凸轮轴调节电磁阀插接器,响声消失,重新连接插接器后响声再次出现。更换进气凸轮轴调节电磁阀和机油换向阀,噪声依旧存在。对故障车进行高、低油压测试,结果正常。拆下轴承座检查,轴承、轴承座和凸轮轴上与轴承配合的位置均没有异常磨损。
考虑到车辆只有在提高转速时发出噪声,且动力不足。怀疑是进气凸轮本身,以及进气凸轮轴的调节存在异常。更换进、排气凸轮轴,确保正时无错位后试车,故障依旧。至此,有可能存在故障的部件都已经排除,只得整理思路。
再次辨认发动机异响的部位,确认发出异响的部位在排气凸轮轴前段。再次拆下发动机
气缸盖检查油路是否存在堵塞,未发现异常。进一步怀疑在转速升高时链条张紧不足。

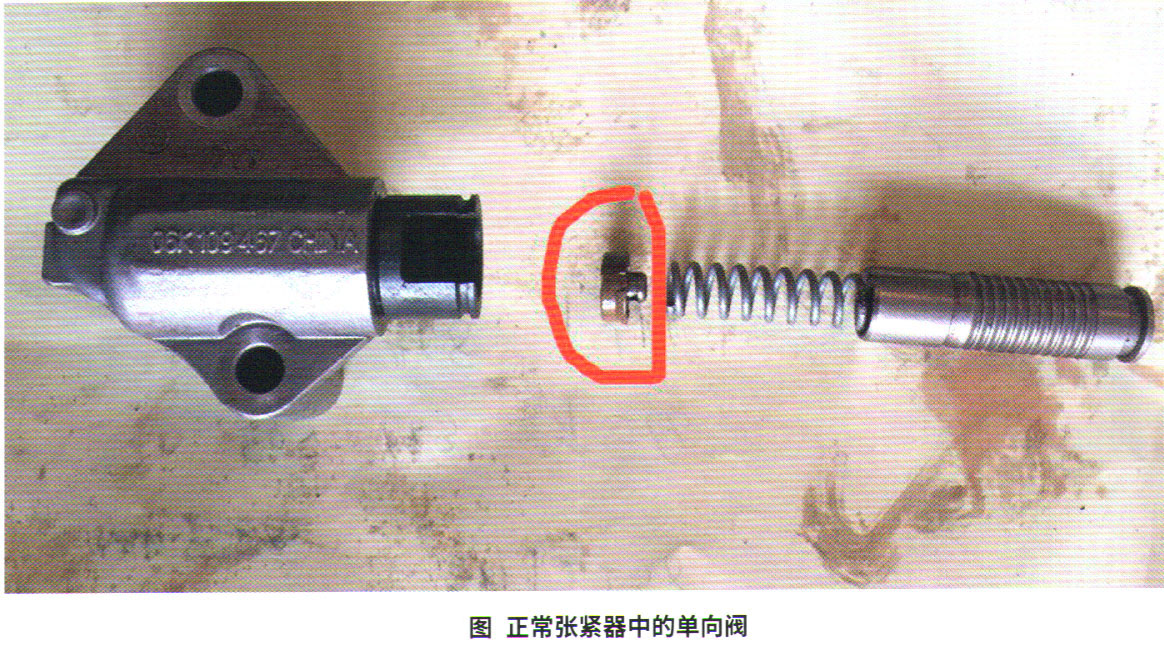

造成排气凸轮轴链条张紧力不足的原因有链条张紧器故障,以及在发动机转速升高时驱动张紧器的机油压力不足。检查油道,没有堵塞。拆检张紧器并与全新的张紧器进行对比,发现故障车上的张紧器中缺少一个单向阀(图1)。怀疑是上次安装时,由于操作不慎,单向阀掉出了张紧器。
故障排除:更换正时链条张紧器后试车,异响消失,发动机动力恢复正常。
