停止位置操作：前风窗玻璃刮水器电机的停止操作由车身控制模块利用刮水器电机总成内部停止开关的一个输入信号进行控制。车身控制模块对前风窗玻璃刮水器电机停止开关电路进行监测，以判断前风窗玻璃刮水片是否到达了前风窗玻璃底部。在前风窗玻璃刮水器电机运行的同时，此电路将被刮水器电机停止开关拉低至地电位。当刮水器开关被置于关闭位置而刮水器电机处于刮洗循环的某个中途位置时，车身控制模块将使电机继续运行，直到刮水器到达停止位置。如果在刮水器处于中途刮洗位置时点火开关被关闭，刮水器将立即停止在其当时所处的位置。当点火开关下次被接通时，车身控制模块将使刮水器动作到停止位置。车身控制模块通过监测停止开关来向刮水器电机提供失速保护。如果当刮水器工作时停止开关未进行状态切换达3s，车身控制模块将假定刮水器电机已失速，并且将使刮水器继电器失磁，直到刮水器开关被断开并再次接通。

除雾操作：前风窗玻璃刮水器/洗涤器系统的除雾操作与低速刮洗操作相同，只有一点例外，即除雾开关是一个按下弹起型开关。当刮水器开关调整到除雾位置然后松开时，刮水器电机将开始低速刮洗，直到完成一个刮洗循环。如果刮水器开关被调整到除雾位置并按住不放，刮水器电机将继续进行低速刮洗，直到开关被松开。在除雾位置，接地电路通过一个内部电阻提供至通向车身控制模块的前风窗玻璃刮水器开关低速信号电路。车身控制模块将使刮水器继电器励磁，该继电器随后使前风窗玻璃刮水器电机低速运行。

洗涤器操作：在洗涤位置时，前风窗玻璃刮水器/洗涤器开关通过前风窗玻璃洗涤器开关信号电路向车身控制模块提供一个接地信号。车身控制模块将使刮水器继电器励磁，该继电器随后使刮水器电机低速运行，车身控制模块随后将电压加到前风窗玻璃洗涤液泵上。只要洗涤器开关被按下，洗涤液泵将一直工作。当洗涤器开关被松开后，刮水器电机将继续运行约2个刮洗循环。

3.陆尊后雨刷系统控制电路(前部同君越一样)(图3)

4.凯越(图4)

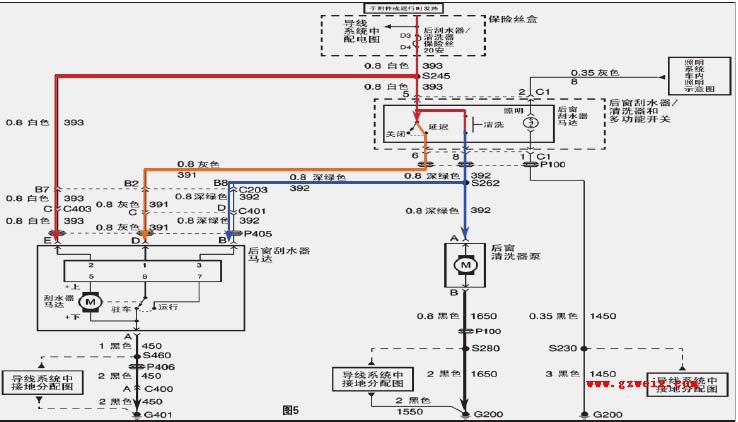

5.GL8后雨刷系统控制电路(前部同君威一样)(图5)

后雨刷

清洗器操作：当清洗器开关保持在WASH(清洗)位置时，刮水器/清洗器开关总成将蓄电池电压施加在刮水器马达总成端子B上，使刮水器开始操作。刮水器/清洗器开关总成还将蓄电池电压通过电路392，施加在清洗器泵端子A上，使清洗器泵开始喷淋，直到将刮水器/清洗器开关从WASH(清洗)位置松开。停止位置操作：当刮水器正操作时，刮水器马达总成中的停止开关闭合。当刮水器开关设定在OFF位置时，电压施加在停止开关触点上，使刮水器马达保持运行，直到刮水器达到停止位置。在停止位置时，停止开关断开且刮水器马达停止。
