别克林荫大道遥控器失效
来源:本站整理  作者:佚名  2012-12-18 15:39:01



    根据上述检测结果,将故障点的范围缩小为以下两个方面。



    (1)正常工作状态下(非RFA读入激活模式),BCM因自身硬件原因无法解读来自RFA的指令信息,使BCM对外的中控门锁等输出功能中止。



   (2)BCM因为外部的某个逻辑电路条件不符合或BCM

输入信号、电源、搭铁等原因,造成BCM部分输出功能异常。



    因该车1年前曾因暴雨涉水维修过地板,且故障在涉水后的半年内断断续续出现,直至现在完全彻底失效,同时考虑到BCM线路复杂,导线连接器端子过多,笔者便把故障车的BCM,RFA、遥控器一套整体对调到功能正常的车辆上,原来的正常车辆能够不需要匹配就能正常使用遥控控制功能,这说明遥控器、RFA,BCM硬件功能都完全正常,因此故障原因只能是未知的BCM输入信号异常造成BCM拒绝输出而“罢工”。

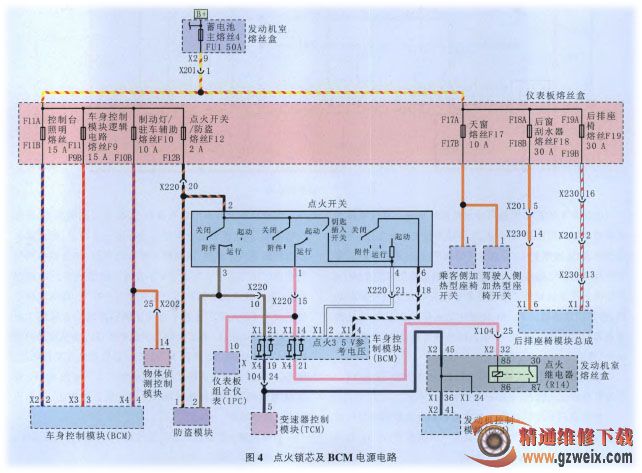

    在对BCM进行试验过程中发现,BCM输入信号X1-2有异常电源信号输入,电路示意图如图4所示。

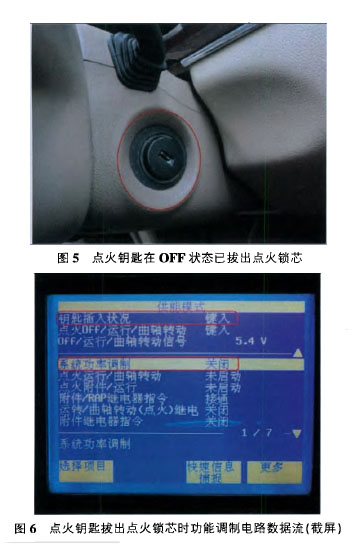

    结合通用车型的特性.对功能调制电路数据流进行检查发现点火钥匙在OFF状态已拔出点火锁芯时(图5),数据流清单仍旧显示“钥匙插入”(图6)。
