别克林荫大道遥控器失效
来源:本站整理  作者:佚名  2012-12-18 15:39:01

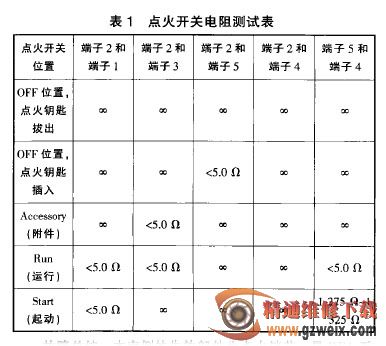

    因该林荫大道车型保有量较小、配件订购周期长、配件价格高等因素,需要对点火锁芯进行进一步确诊,断开点火锁芯外部导线连接器,依据图4所示的电路,测量相关端子发现点火锁芯端子2与端子4一直保持接通状态。即BCM的X 1-2不论点火钥匙是否从点火锁芯中拔下,都有取样电源点火3(点火锁芯各端子之间正确的逻辑关系见表1所列),即故障点所在。困点火锁芯内部钥匙插入确认电路的机械触点不能分离,造成BCM X1-2一直有点火3采样电压.使BCM误认为”点火钥匙尚在点火锁芯中,还没拔出”,使BCM逻辑判断为遥控接收器(BFA)系统工作中止,从而出现上述故障现象。



    更换点火锁芯后故障状态消失,反复试车,故障没有再次出现。



    本案例的失效部件为点火锁芯,是RFA系统、BCM、中央门锁控制系统之外的部件,使维修技师容易忽视,增加了故障诊断的难度。同时也要求诊断技师对系统的工作原理、工作前提条件要有全面的掌握。通过本案例,对RFA系统一般工作的逻辑前提条件归纳为:点火钥匙不在点火锁芯中、挡位在P位、辅助制动必须启用、门锁锁芯位于正确的工作状态、无强电磁干扰源、无异常电路的改装。
