别克新君威右前升降器和右侧反光镜失效
来源:汽车维修与保养  作者:佚名  2014-02-13 09:31:38

    一辆行驶里程约8万km的别克新君威轿车。客户反映:该车右前部曾出过事故,在修理厂经保险维修后右前升降器和右侧反光镜失效。

    故障诊断:连接MDI诊断仪,进入GDS2软件调取故障码。故障码显示为U153A 00(K9车身控制模块)LIN总线3与装置10(S79P乘客侧车窗开关)失去通信,故障状态显示为当前。
    LIN是一种单线,低速,遵循MASTERSLAVE协议的通讯协议,如图1所示,存在五条主要LIN线LIN1、LIN2、LIN3、LIN4的MASTER是BCM,Memory LIN的MASTER是MSM(记忆座椅模块)。对售后诊断而言,我们只能通过MASTER获得对下级LIN模块的诊断信息(DTC码),不能对LIN模块单独诊断,如只能从BCM获得LIN1、LIN2、LIN3、LIN4上的故障码,只能从MSM获得Memory LIN的故障码。

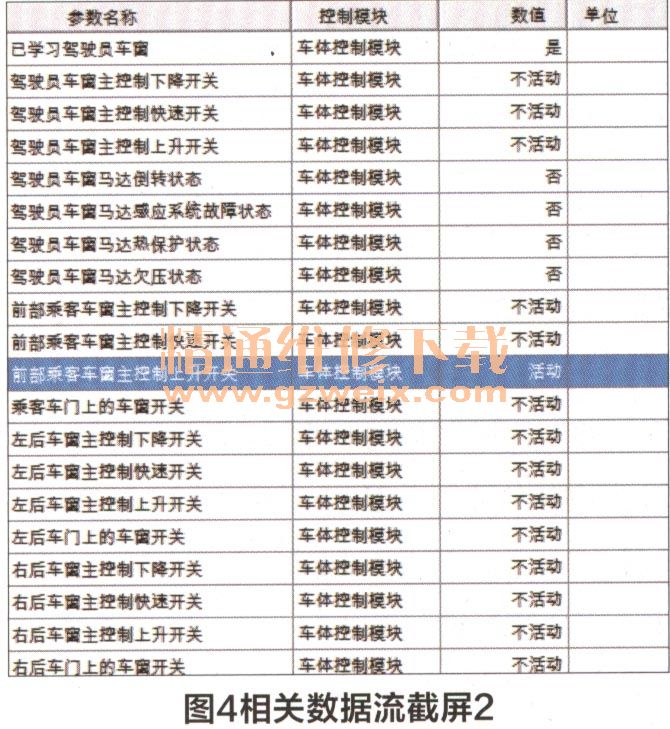

    查看电路图(图2)并查阅相关数据流(图3、图4),操纵驾驶员侧主控开关控制右前升降器,数据显示正常,说明BCM已经收到了主控开关的信号,证明主控开关和左前升降器与BCM之间的通讯是正常的。现在就只剩下BCM与右前侧开关之间的通讯没有检查了,为了防止原件损坏,先替换右前升降器开关,替换后观察数据流(图5)。
