一辆别克GL8商务车。该车挂挡后门锁不能自动上锁，操纵遥控发射器或电动门锁开关时，中控锁工作正常。
   维修过程：

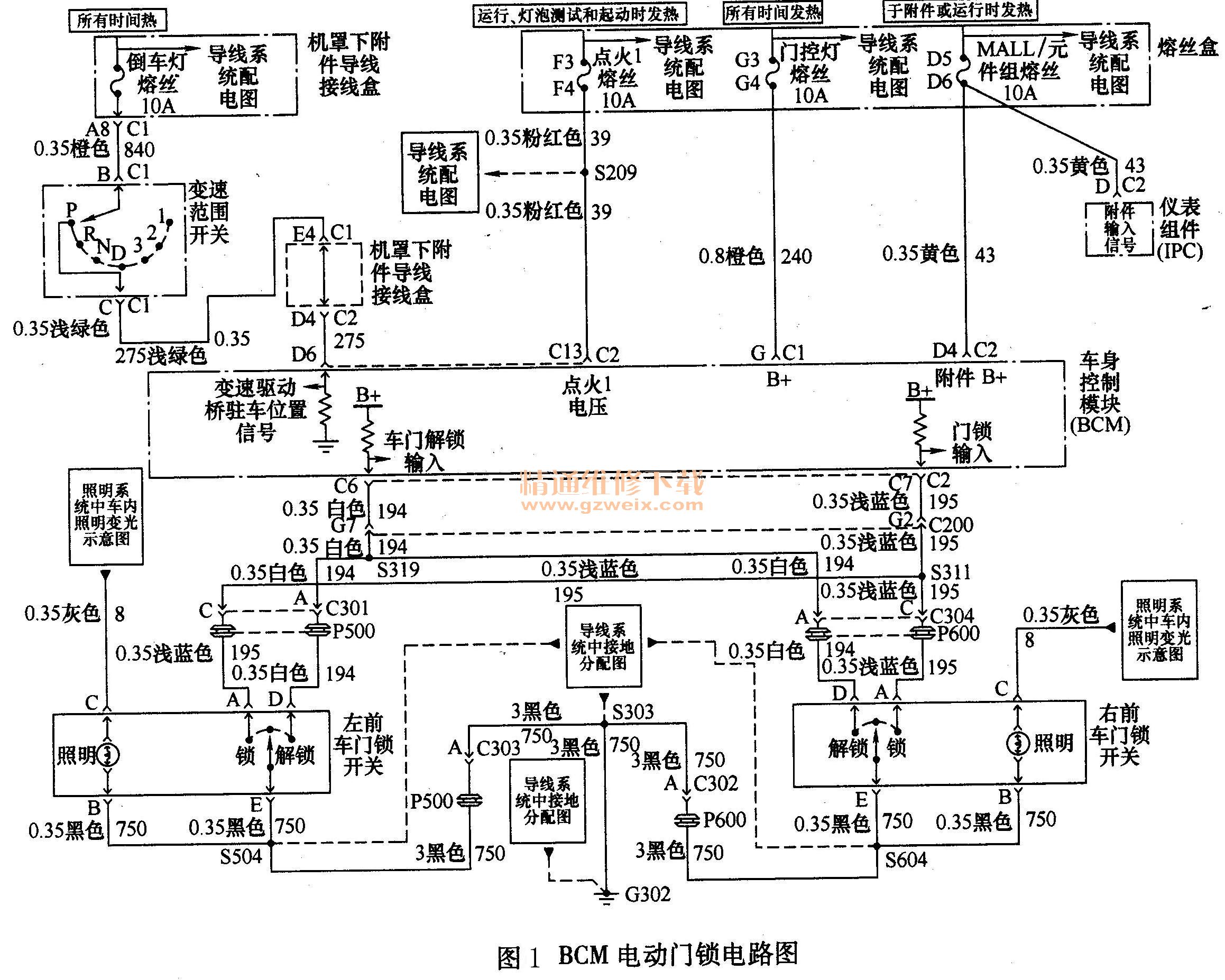

    1）参考图1，检查倒车灯熔丝正常，BCM的C2插头的D6脚，浅绿色275号线在驻车挡时没有12V高电位，变速器范围开关C1插头的C脚在驻车挡时有12V高电位，在其他挡位时为0V低电位，所以变速器范围开关工作正常，但开关至BCM的275号线路存在断路。

    2）检查发现发动机盖下熔丝盒C1插头E4脚在驻车挡时没有12V电压，断定附件接线盒与变速器范围开关的275号线路断路。
    3）最后发现与接线盒的C1插头相连的线束在空调系统高压三通接头处相干涉造成275号线断路，由于BCM没有接收到有效的挡位信号，所以挂挡后自动上锁功能失效。
    故障解决：检修断路的线路后故障解决。
