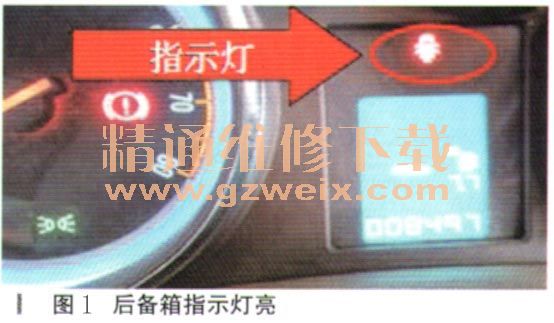

一辆行驶里程约9000km,配置1.6L发动机的别克英朗轿车。该车后备箱在关闭状态下,仪表总提示后备箱未关(如图1所示),后备箱提示灯常亮。
故障诊断:可能故障点在BCM、后备箱锁开关、线束和仪表等。
首先用GDS2对车辆进行检测,检查BCM中是否有故障码储存,检查没有故障码储存。然后读取BCM的数据流,发现后备箱的开锁信号显示“活动”(“活动”为开锁状态, “不活动”为闭锁状态)。BCM获取后备箱的状态信号总是在开启状态,所以仪表的提示灯常亮,现在可以排除仪表的故障了。

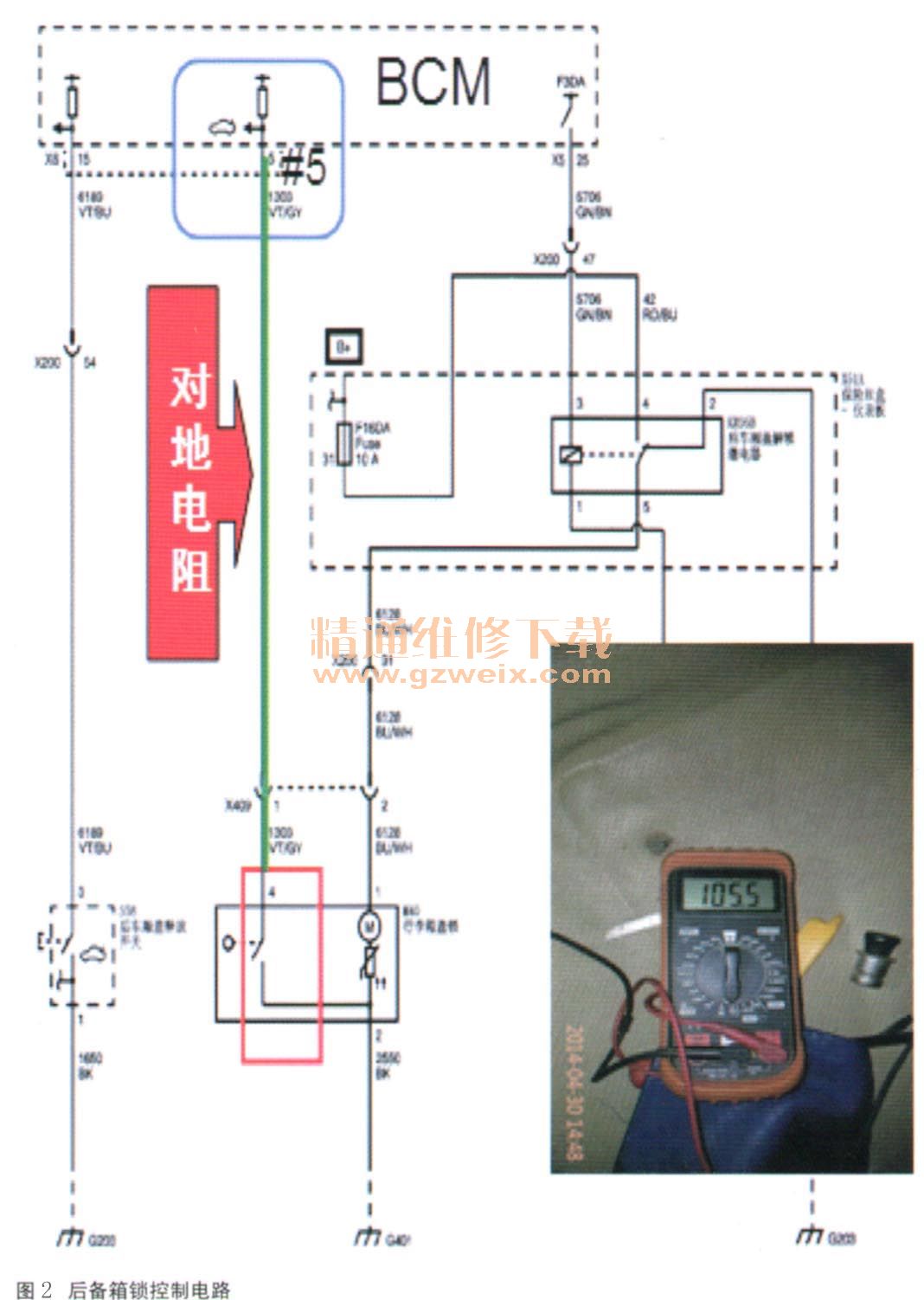

看电路图分析(如图2所示),后备箱锁在闭锁状态下开关是打开的,开锁状态下开关是闭合的。开锁状态下BCM信号线搭铁。断开BCM的X6插头,用万用表电阻挡测量其5号脚对地是否短路,发现对地阻值为105.5Ω,说明线路存在故障。

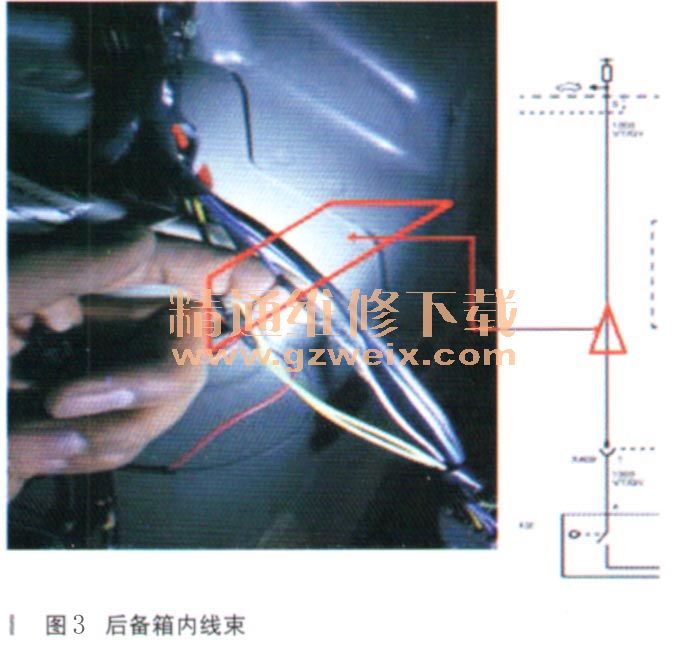

由后到前开始检查线路。当打开后备箱内的内衬后,发现车上有许多不规整的线束,这些不规整的线束不是原车线束,是后加装的(如图3所示)。询问车主得知,以前加装过倒车影像。在整理线束中发现,一根黑色的线与原车的后备箱开关信号线连接。
断开加装线束后,故障排除。
故障总结:此车故障原因为后备箱状态的信号线通过加装的后摄像头接地,造成13CM认为后备箱打开,点亮了指示灯。在以后维修过程中首先询问用户是否进行过改装,如果有改装,先拆除加装件后,再进行正常的维修。后加装的件可能会影响维修速度和维修质量。
