一辆行驶里程约16万km，搭载LW9发动机，的2007年别克君威3.0轿车。用户反映：该车门锁和玻璃升降器都不工作。
    检查分析：维修人员考虑到，当多个车身电器出现问题时，多与车身控制单元有关。但检测车身控制单元却未发现故障码。用钥匙转动门锁及操作玻璃升降器按钮时读取数据，发现车身控制单元并未收到这些部件控制开关的输出信号。

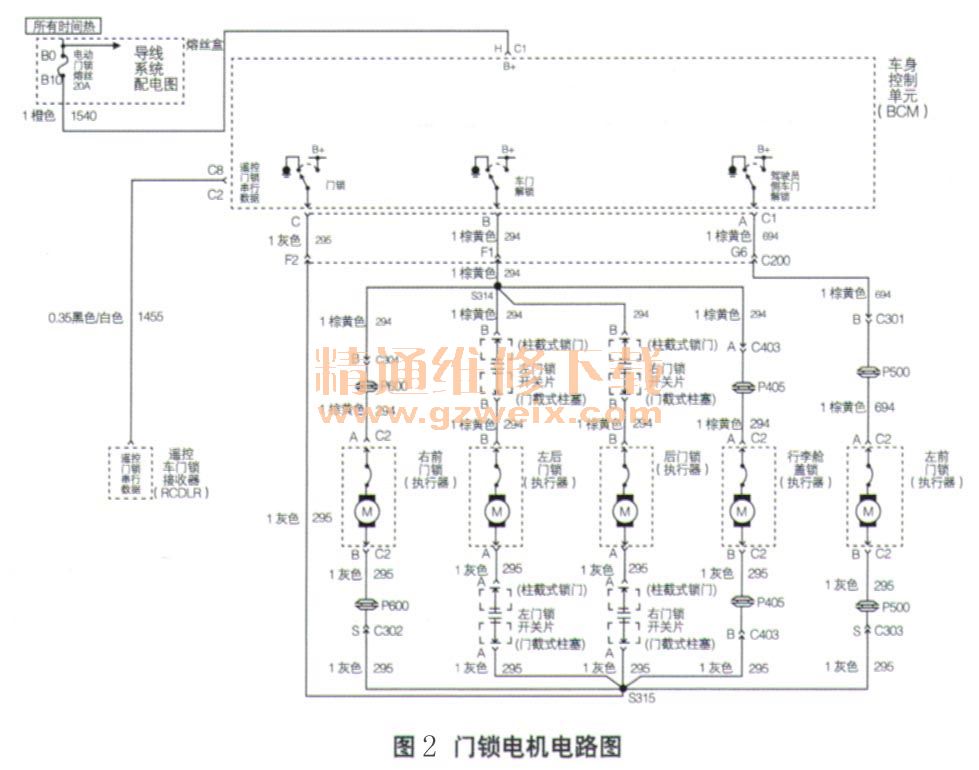

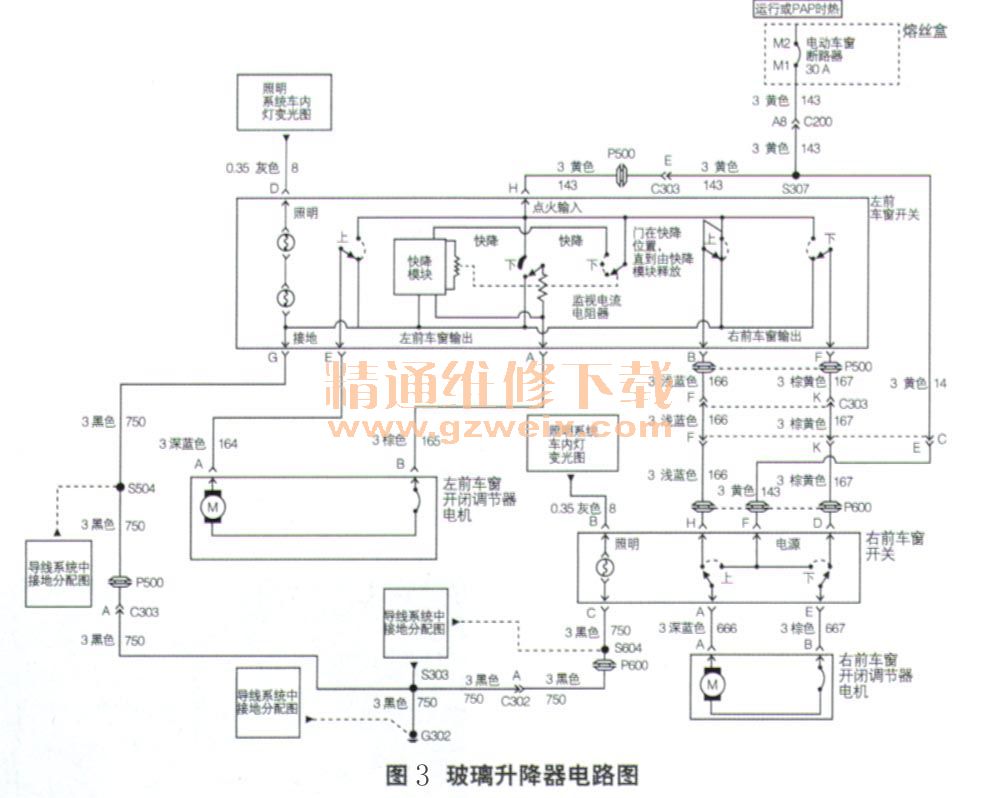

    根据门锁锁芯的电路图（图1）测量，发现当用钥匙转动锁芯时，车身控制单元的门锁信号输入端没有收到低电压信号。测量门锁电机的电源（图2），发现所有的电机都没有搭铁。再测量玻璃升降器开关（图3），发现开关没有搭铁信号。到此为止，所有的故障都与搭铁信号缺失有关。





    查阅维修手册得知，搭铁点S302、S303、S304、S311、S312、S314、S315、 S316、 S317和S318者丙生前排乘客侧车门踏板内。拆卸踏板饰条检查，发现线束由于进水腐蚀，很多导线已经断路（图4）。

    故障排除：修复线束，所有故障现象均消失。
