一辆配备1.5L VVT发动机L2B 的2014款别克凯越轿车。 客户反映：该车按喇叭不响，开大灯雨刮器自动刮起。

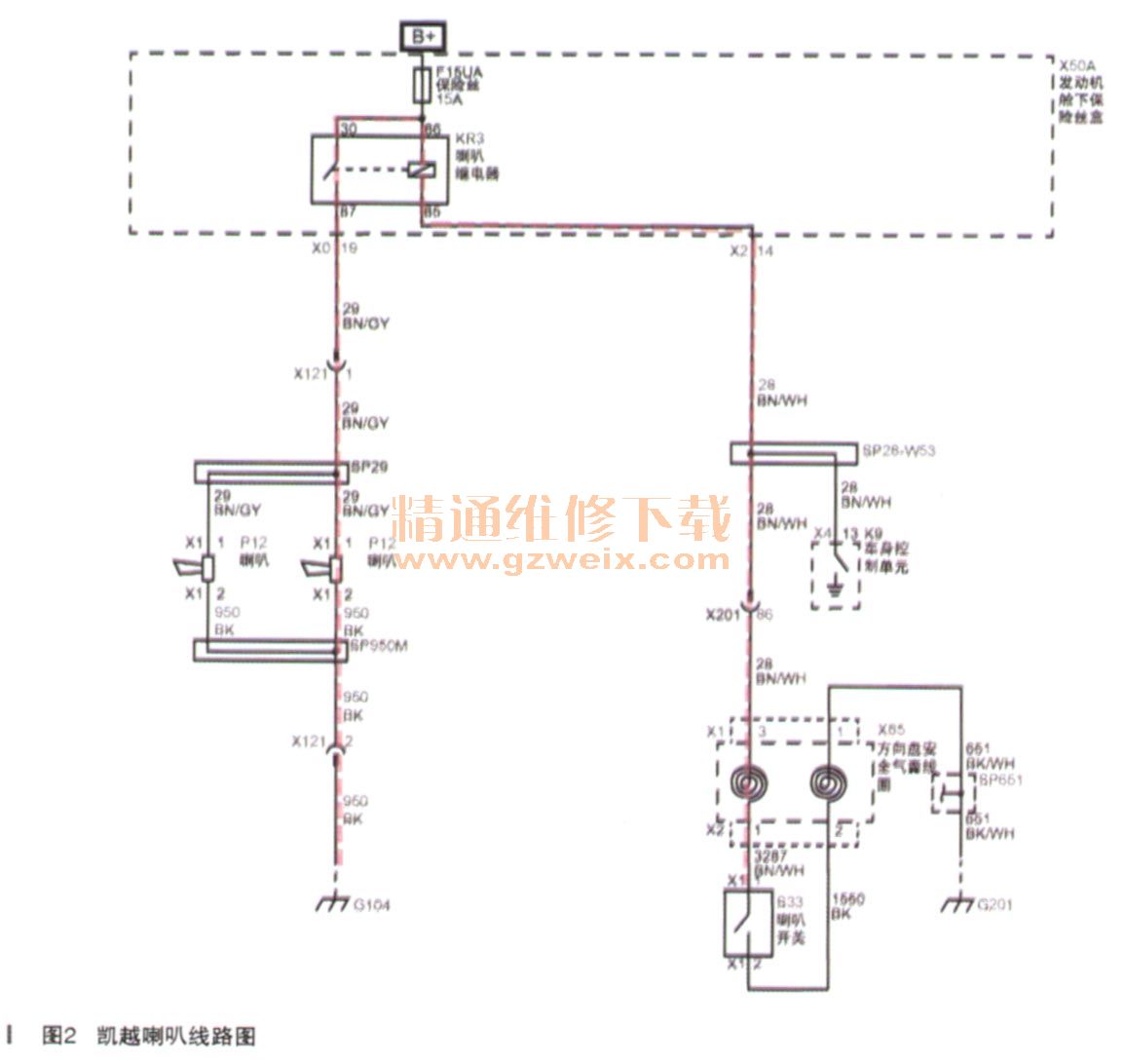

    故阵诊断：检查该故障车如客户描述一致，更换大灯开关后故障依旧，但是发现向左打转向灯时前雾灯发暗（如图1所示）。用万用表测量按喇叭有12V电压输出，却没有搭铁。用导线串联5A保险丝搭铁，喇叭可以工作。难道搭铁线路或搭铁出了问题吗？打开大灯以及喇叭线路图发现有个共同的搭铁点G104和G102（如图2、图3所示）。

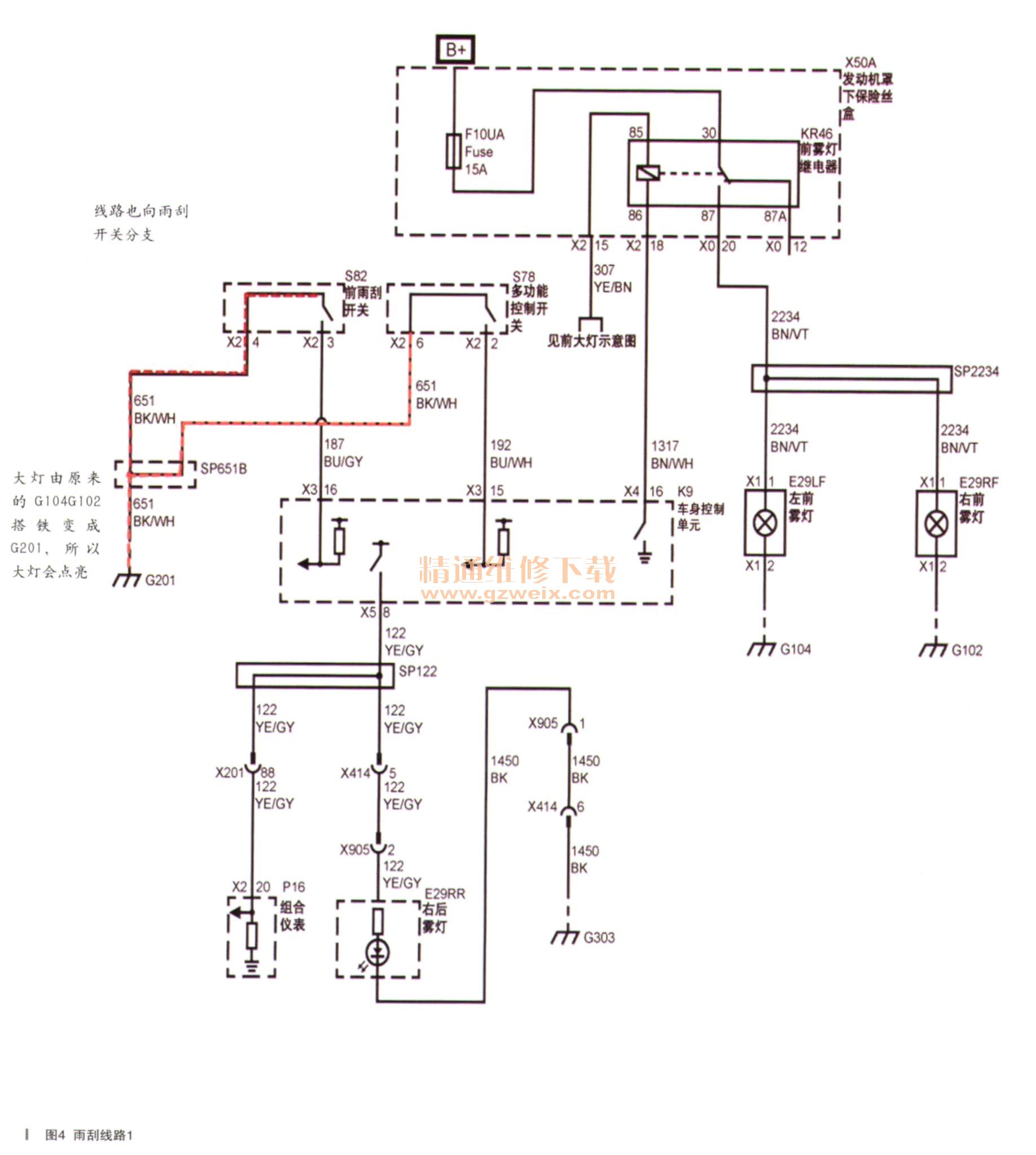

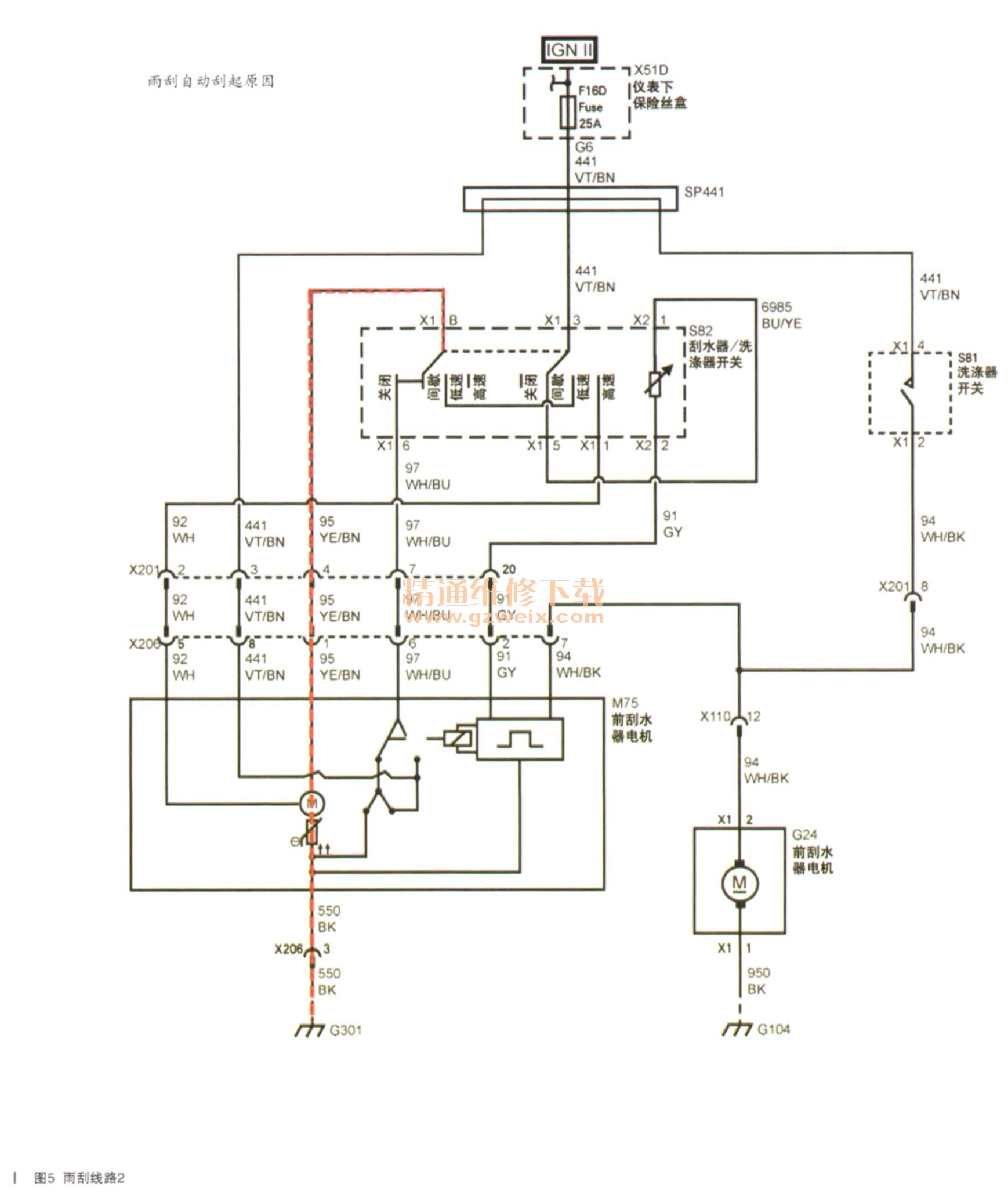

    既然有共同搭铁点出现故障，为何只造成喇叭不工作，大灯却正常工作，但是开大灯时雨刮又自动刮起？带着这个疑问，打开雨刮线路图（如图4、图5所示），发现大灯线路X2 6脚向G201搭铁点形成了回路，同时也向雨刮开关分支过去，又和G301形成了回路。看到此处，只能说明在开大灯时雨刮会自动刮起，而为什么向左打转向灯雾灯又发暗呢？



    顺着疑惑继续分析，多功能控制开关的X1的1号和3号端子是左右转向灯的输出电压线（如图6、图7所示），当打开左边转向灯如果搭铁G102、G104与车身搭铁发生断路，那么就会造成左转向灯无法形成回路。从而输出的电压在保险丝盒内流向雾灯，形成了使原本并联的雾灯电路变成串联在转向灯的线路中，从而导致向左打转向前面两雾灯发暗。

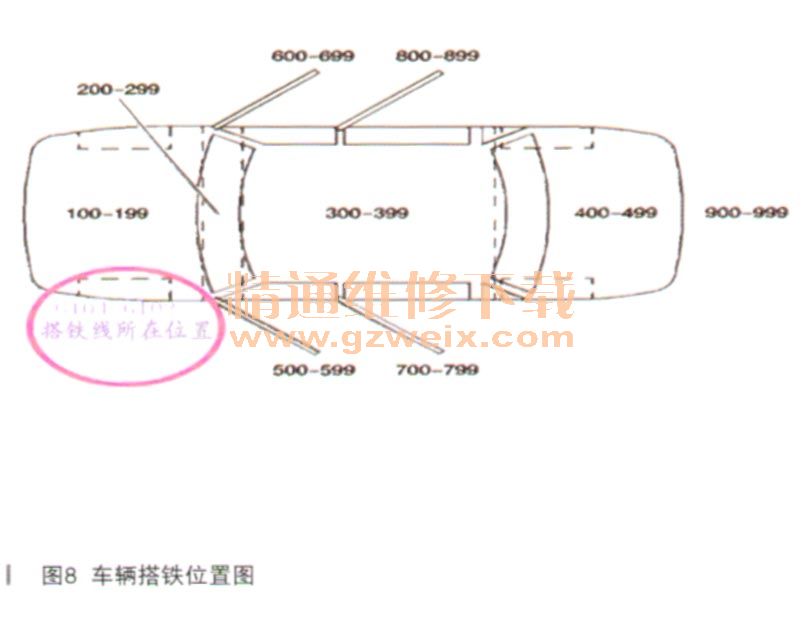

    种种迹象表明G104、G102出现了断路现象，找出搭铁分布图（如图8所示），G102、G104在机舱左侧。找到搭铁点发现由于客户安装报警器，搭铁线没紧固造成接触不良所致（如图9所示），重新紧固后故障排除。
