别克英朗发动机燃油调整系统故障检修
来源:汽车维修  作者:佚名  2016-03-29 08:11:44

    别克乘用车出现故障码P0171(燃油调整系统过稀)的几率比较高,而且故障不容易排除,相信很多专修别克车的修理工都深有体会,下面通过1个故障实例,对这个故障码的产生机理及根治力、法加以分析。
    一、故障现象
    一辆行驶里程约4.9万km的2010款别克英朗1.6L轿车。车主反映该车的动力系统故障灯亮。接车后连接通用故障诊断仪,检查发动机控制模块(PCM)有故障码P0171(燃油调整系统过稀)。已在其它修理厂检查过油压,清洗油路多次,外观检查进气系统无漏气,排气系统无堵塞。已更换过MAF、EVAP、进气压力传器、喷油器、节气门体总成、氧传感器、火花塞、点火线圈、汽油,可故障过几天又出现了。
      二、故障分析
      在闭环控制模式中,动力系统控制模块(PCM)监视氧传感器信号并根据氧传感器电压信号调节喷油量,喷油量的调节可以利用故障诊断仪检测长期和短期燃油微调值得到。短期燃油调整是指PCM根据当前取样时间内氧传感器的状态进行的短时调整,有效值0.69~1.47;长期燃油调整是指燃油调整在一段时间内的变化趋势,当短期燃油调整偏离过多时,则启用长期燃油调整,有效值0.80~1.25,同时短期燃油调整归零。理想的燃油微调值接近0;如果氧传感器信号指示混合气过稀,PCM将增加喷油量,燃油微调值会高于0;如果氧传感器信号指示混合气过浓,则燃油微调将低于0。正的燃油调整说明PCM检测到混合气过稀且正在增加喷油量(短期燃油调整值大于1,长期燃油调整值大于1.25);负的燃油调整说明PCM检测到混合气过浓且正在减小喷油量(短期燃油调整值小于1,长期燃油调整值小于0.80)、PCM控制长期燃油微调的最大限度在-25%~+20%;短期燃油微调的限度在-27%~+27%之间。如果PCM检测到严重过稀状况,若长期燃油调节值等于或接近19%或短期燃油调节值大于4%,并且满足下列条件的情况下:1.空气流量传感器(MAF)、进气歧管绝对压力传感器(MAP)、节气门位置传感器(TP)、冷却液温度传感器(ECT)、进气温度传感器(IAT)、曲轴位置传感器凸轮轴位置传感器(CMP)、喷油器控制装置、车速传感器(VSS)、点火装置、氧传感器、排气再循环(EGR)和蒸发排放(EVAP)均正常,无故障码。2.发动机冷却液温度在60~110℃之间。3.进气温度在-18~70℃之间。4.进气歧管绝对压力在18~80kPa之间。5.节气门开度稳定且小于90%、6.车速低于132krrm/H.7.发动机转速在600~4000r/min之间。8.气压高于70kPa、9.空气流量在3.150g/s之间。10.发动机无缺火故障。将设置故障码P0171。
    根据修理经验,出现燃油调整故障码应从以下3个方面考虑:1.燃油系统故障造成喷油量减少,如喷油器堵塞、燃油压力过低、汽油中有杂质等。2.空气计量不准确,造成检测到的进气量和实际进气量不符。如果检测到的进气量比实际进气量低,则PCM计算的喷油量相对实际需求量就会减小,氧传感器反馈的信号会过稀,PCM控制喷油量增加,正的燃油调整值增大,当超出一定范围时,设置故障码P0171。3.闭环反馈信号不准确,如氧传感器不良。
      三、故障诊断
      用GDS进入PCM查看数据,发现MAF传感器信号在怠速不开空调时为1.7g/s,节气门开度为0.7%~1.2%之间,燃油调整在进入闭环后长期调整一直在22%以上,与同一款车对比数据MAF传感器信号在怠速时为2.1 g/s,节气门开度为5.4%9踩下油门踏板,转速达到2500r/min时,两车的数据变化不大。根据上述现象分析,在怠速时进气歧管真空度大,容易发生泄漏。加速时,歧管压力升高,真空度变小,吸入的未经计量的空气也会变小,所以在加速时两车数据变化不大。
    为了证明是否存在漏气,分别做了2个试验:
    1.在节气门开度依然为1.2%时,在进气口上喷化清剂,观察GDS上的数据,燃油调整数值马上变回正常值,说明了气多油少。
    2.起动发动机,拨下MAF线插,人为造成MAF故障,这时喷油量信号由MAP提供,燃油调整数值马上变回正常值。
      通过以上的试验说明进气系统有漏气,检查重点放在进气歧管和有关的真空管路上。

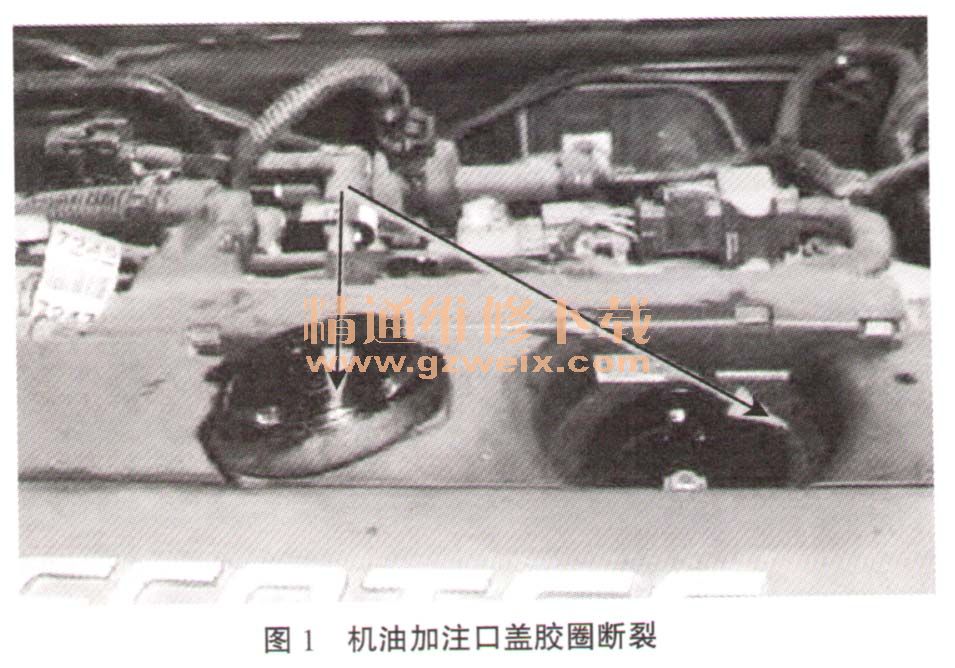

      目视检查进气系统各管路,听声音,没有发现漏气的地方。检查发动机,怠速运转平稳,加速正常,没有工作不良的抖动等情况发生。在检查过程中,车主提供了1条信息:此车是在做完更换机油的保养之后故障灯就亮了。根据车主的信息,再次检查各气道卡箍、真空管连接等,都没有发现问题。拧下机油加注口盖,发现上面的胶圈断了一部分,断开部分掉在机油加注口旁,如图1所示。更换1个密封圈,拧紧机油加注口盖,试车,发动机燃油调整值降到0%,“空气流量传感器”数值上升为2.1g/s。

      四、故障总结
      当机油加注口盖密封圈断裂后,产生漏气,空气进入曲轴箱,再通过曲轴箱强制通风系统进入到进气道和气缸内,这部分空气未经空气流量传感器计量,直接进入气缸内燃烧。在这种情况下,发动机MAF检测到的进气量比实际进气量低,则PCM计算的喷油量相对实际需求量就会减小,氧传感器反馈的信号会过稀,PCM控制喷油量增加,正的燃油调整值增大,当超出一定范围时,设置故障码P0171。我们分析产生这一故障的原因是,上次修理工换油保养时,拧机油加注口盖时粗心,没有完全对正螺纹就用力拧盖,导致密封圈卡断漏气,导致本故障。
