一辆行驶里程约17.5万km的2001款别克GL8商务车。客户反映:该车在挂倒挡时熄火,进4S店对变速器大修过,但大修后试车发现,车辆在行驶过程中换挡感觉生硬,有发冲的感觉并且发动机故障灯会点亮。
故障诊断:用故障诊断仪读取故障码P0742:TCC系统一卡滞接通。结合电路图(如图1所示)分析发现,正常情况下当TCC接合时,TC C释放压力开关处于接合状态,当TCC释放时,TCC释放压力开关将在油压作用下保持打开状态,即:TCC接合,PCM将收到0V电压;TCC释放,PCM将收到12V电压。那么导致该故障原因可以细分为TFP开关以及相关线路故障。取下TFP开关,使用万用表测量,正常情况下,TFP接合,电路导通,主观按下开关后,TFP断开,电路断开。
查找线路,没有异常破损情况,在线路657处剪断,PCM立刻检测到故障码P0741、TCC系统卡滞一关闭,说明PCM无故障。

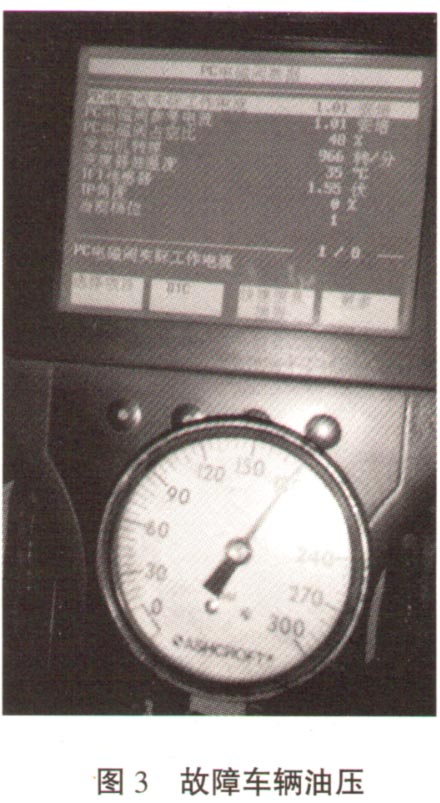

考虑到换挡生硬发冲,是否跟油压有关?因为油压不正常时也会导致该故障出现。于是将故障车与一辆正常车辆进行油压检测比对,发现故障车在PC电磁阀同样电流下,主油压高出正常车辆8倍多(如图2、图3所示)。

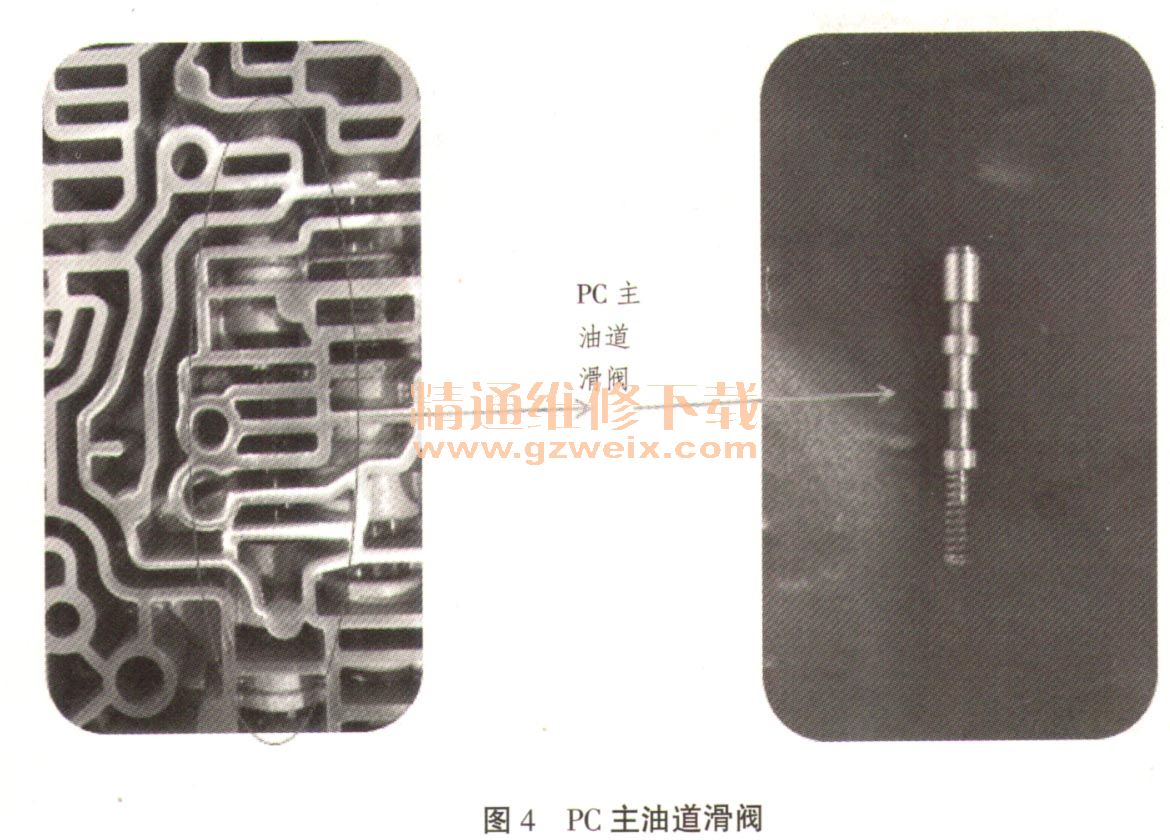

查阅维修手册,发现油压过高的原因是由于压力控制PC电磁阀内的滑阀卡滞而导致(如图4所示)。
至此,故障基本确定是因为PC主油道滑阀卡滞导致。
故障排除:更换阀体总成,故障排除。
