别克GL8车门锁车控制开关故障检修
来源:本站整理  作者:佚名  2019-01-18 09:19:41

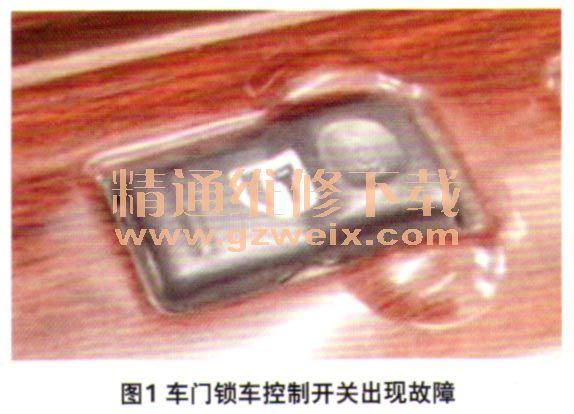

    一辆行驶里程超32万km的2004年别克GL8。用户反映:该车的车门锁车控制开关无法使用(图1)。

    检查分析:维修人员接车后首先进行试车,启动车辆后按下左前门上的锁车控制开关,车门锁并没有任何反应;操作右边车门的锁车控制开关,车门锁依旧没有任何反应。造成此类故障的原因主要有以下4种情况:中控开关本身损坏、外接其他防盗设备、线路故障、车身控制单元(BCM)故障(图2)。

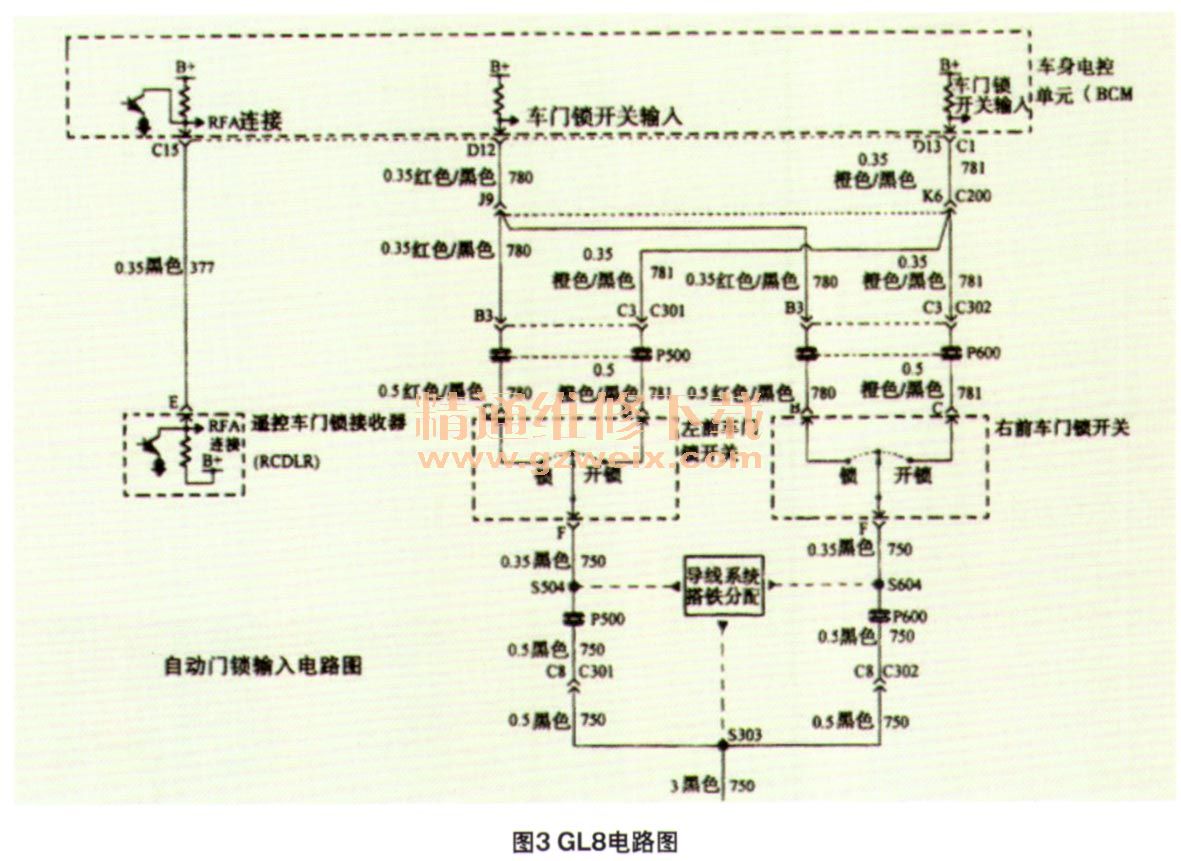

    为了准确地找到故障原因,维修人员首先使用万用表对相关线路进行检查,发现BCM与车锁控制开关间的电阻为无穷大,说明该线路中存在断路的情况。根据该车电路图(图3),对每个插接器进行仔细检查,但是并没有发现断路、松动或腐蚀氧化的情况。而且该车的故障也是比较罕见,前面两侧车门的车锁控制开关同时失灵。与用户沟通后得知,该车从而加装任何电子设备,而且车锁控制开关之前也是好的,突然有一天就出现问题了。

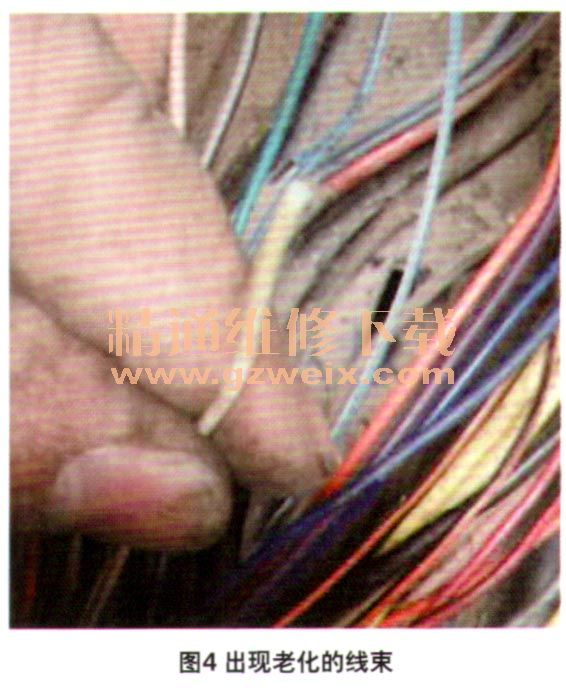

    既然万用表数据显示线路问题,维修人员依然将重点放在了线路上,并对每段线路都进行仔细的排查。当检查到BCM附近的线路时,维修人员用手感觉线束有些僵硬,没有什么韧性,稍微一用力就将一段线束拔了出来(图4)。

    故障排除:将出现氧化的线束进行重新更换及固定后试车,故障排除。


相关资料:2006年别克GL8陆尊(LZC)维修手册

关键词:别克GL8 线束老化
