难道遇见了特殊的故障?查阅电路图(如图5所示),测量了制动模块的供电以及搭铁,全部正常,也没有对地或对电源短路现象。

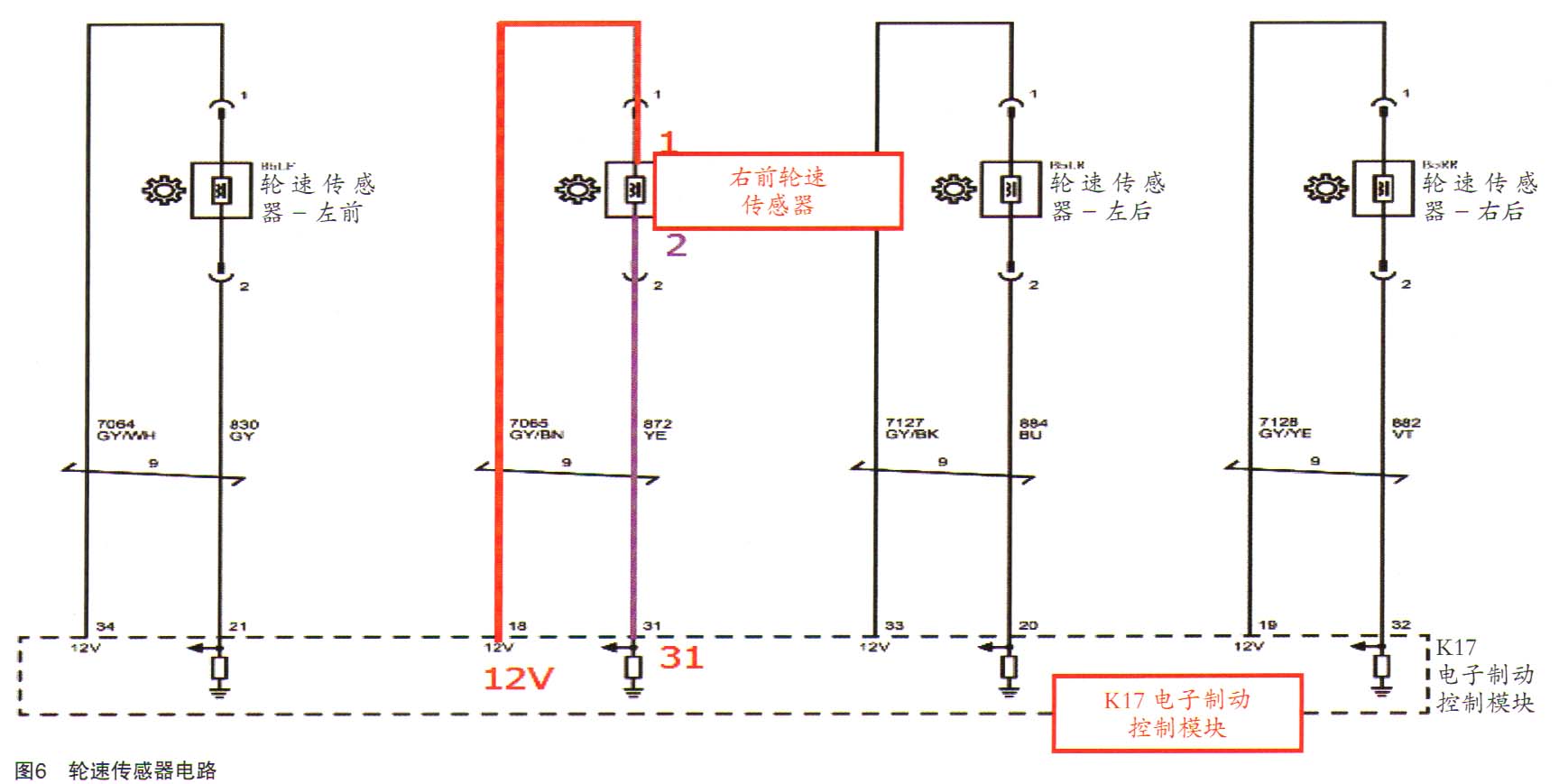

根据电路图(如图6所示)再对轮速传感器线路进行测量,也没有电源或搭铁短路的现象出现。
总结上述所有的检查过程,从
ABS模块供电、接地、各轮速传感器线束等测试结果,都没有异常情况;也没有在电路中发现有对电源、搭铁等短路、断路的异常情况。
动态测试观察行驶中用GDS2读取各传感器的数据,基本数据一致,没有发现异常。
也就是说,电路部分的故障可能应该可以排除。问题究竟出在哪呢?
既然在电路方面和机械部分的检查暂时都没有发现异常,但根据维修手册得出的分析应该是机械故障。技师决定相信维修的逻辑关系,再次检查轮速传感器和编码条的情况,以免遗漏。
再次认真地观察终于有了回报,细看之下,技师发现编码条有变形的地方,有一处地方凹进去了。
随即更换一个新的轴承,经试车故障排除。
故障总结:此案例虽然简单,但有几个地方是值得我们总结的。拆检过程需要细心观察任何异常,往往一些微小的瑕疵容易被忽视不见;查阅维修手册,并根据标准诊断过程进行故障分析,按照维修工艺进行修复,这是极为重要的技术手段。会让我们少走弯路,加快维修进度,提高维修质量。
