ECM 52号脚由常火供电，接收到
BCM发出的点火电压及唤醒信号后开始工作（ECM接收点火输入电压和
BCM的唤醒信号，二者缺一不受影响，均缺失后ECM不工作）。接着控制ECM模块点火，主继电器吸合，继电器吸合后又向各用电单位供电。
了解ECM供电特性后，技师首先测量常火电源，保险丝良好且无虚接；接地良好；钥匙打开关闭，点火输入电压正常；

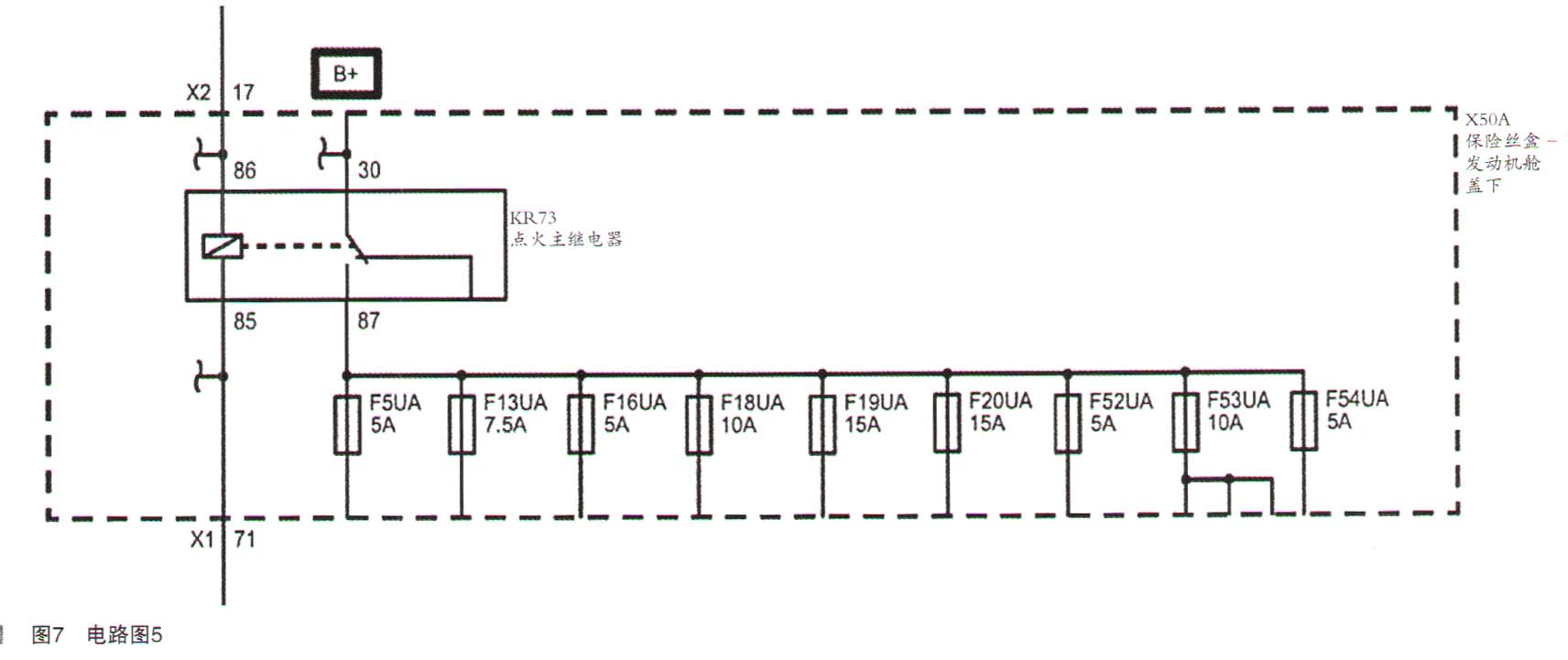

BCM唤醒线良好；ECM高速GMLAN2500/2501连接正常。电路图如图7和图8所示。
测量结果表明，ECM软件丢失或ECM硬件存在故障。更换原厂ECM3300，通过在线编程和防盗学习，故障排除。
故障总结：本案例是模块通信类的故障，在平时维修中也会经常遇到。详细了解通信模块供电方式以及高低速网络结构，对于维修检测是非常重要的一步，相信大家都有同样的体会。
