一辆行驶里程超23.6万km的2011年别克新君越轿车。客户反映:该车正常行驶中信息中心经常提示“请检修电子稳定性控制”,如图1所示。

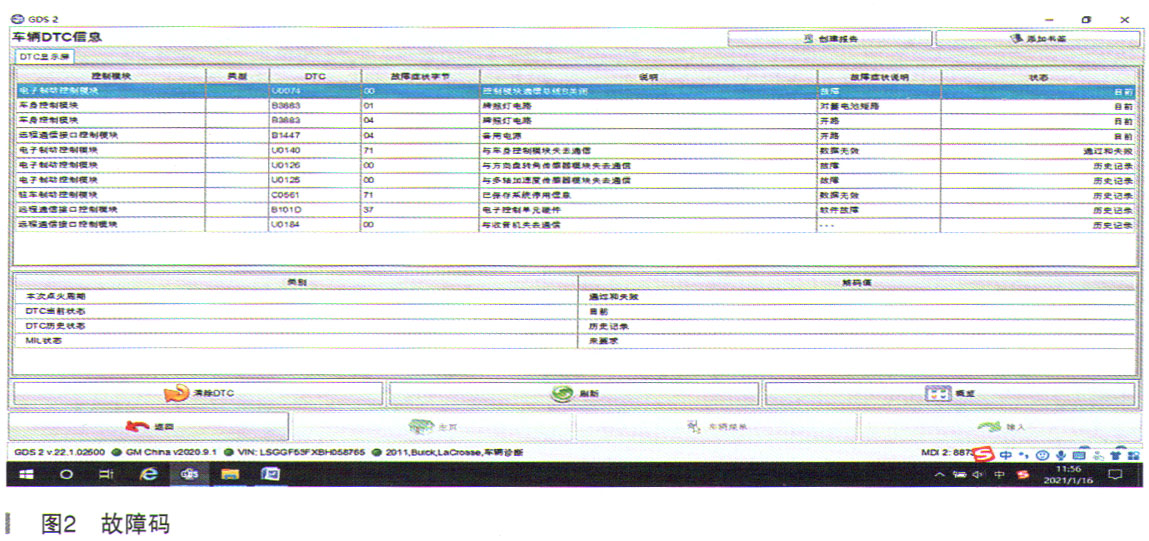

故障诊断:在接到客户报修后,首先对客户描述的故障进行了确认,维修技师接车后启动发动机,很快,仪表中心就提示“请检修电子稳定性控制”。使用GDS对车辆进行全车模块诊断,有故障码,如图2所示。

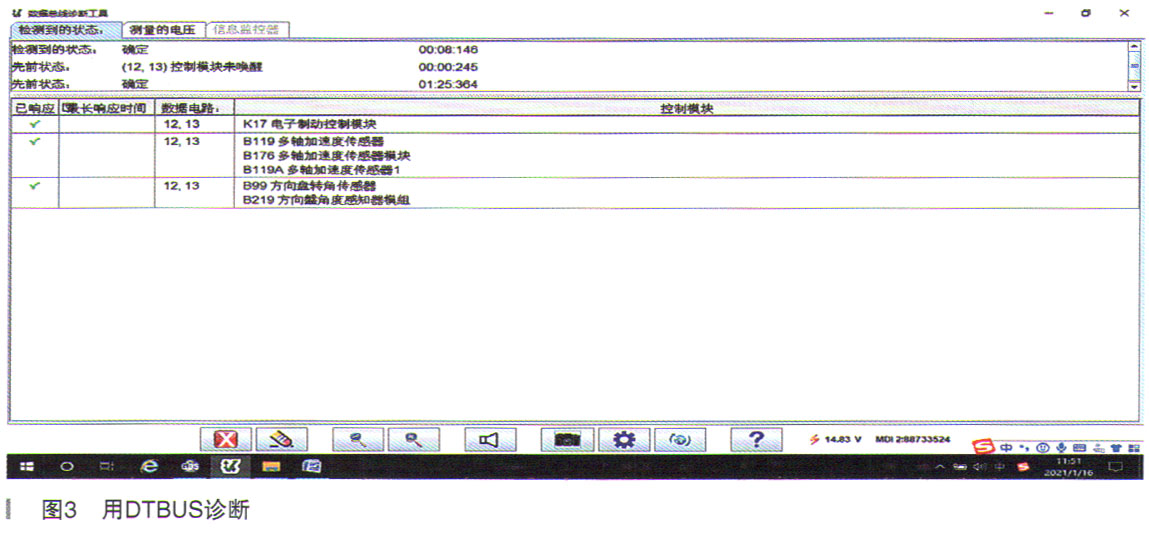

根据读取到的故障码,并结合故障现象分析,U0074、U0140、U0125、U0126故障码与该故障有关且这几个故障码都涉及底盘控制网络。通信类的故障码应该重点检查模块的供电和搭铁、网络线是否良好连接、网络线是否短路等。有一个工具DTBUS,在维修时能实时监测网络的状态,是一个很好的故障诊断辅助工具。连接诊断工具至车辆,选择12号和13号针脚,发现各模块通信正常,如图3所示。

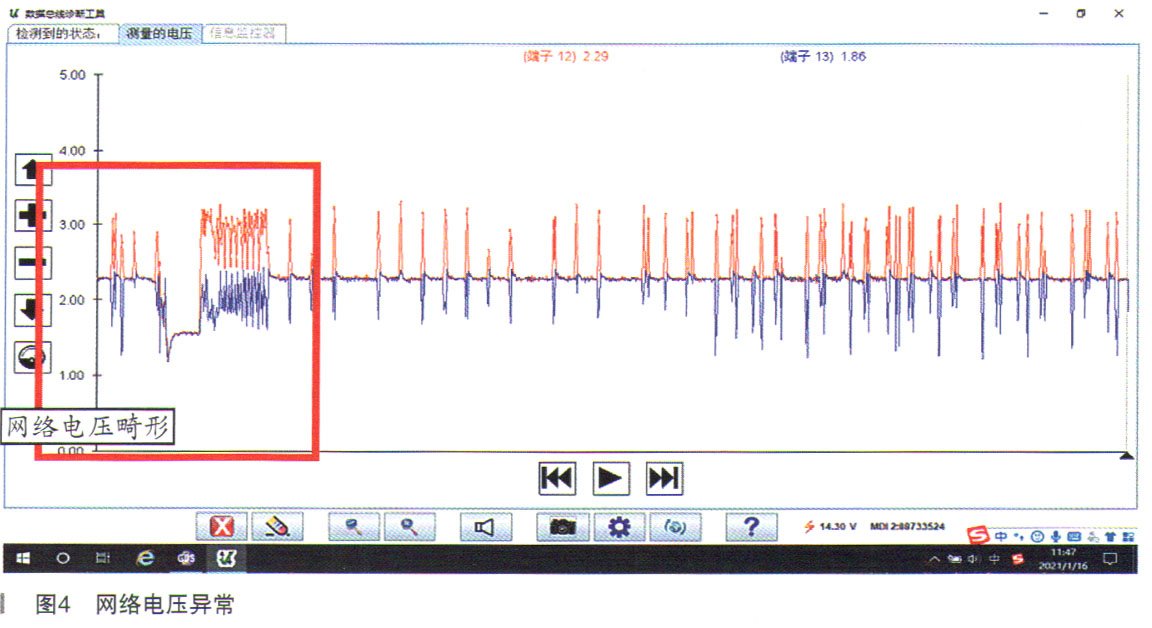

但查看网络通信电压时却发现了异常,网络电压发生无规律变化,如图4所示。
此时首先检查了电子制动控制模块的电源和搭铁。当检查到
蓄电池前部的一个搭铁点时,发现搭铁固定松旷,晃动线束,网络电压跟着变化。对该搭铁点进行了清洁紧固,如图5所示,网络电压恢复正常。
