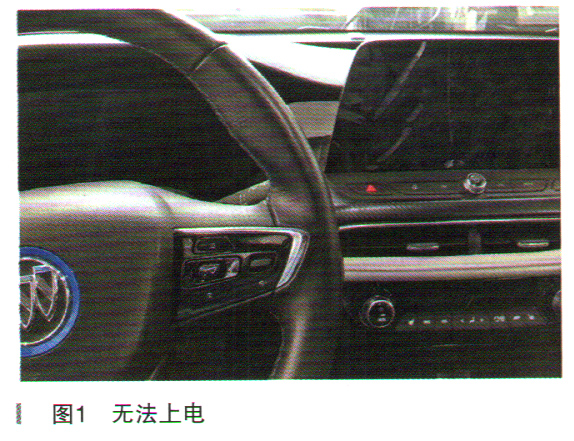

一辆行驶里程约4.8万km的2020年别克微蓝6。客户反映:该车停放1个月后车辆亏电,无法上电,仪表黑屏,急救搭电也无效,如图1所示。
故障诊断:拖车至我站,操作车辆无任何反应,仪表黑屏,无法上电。由于停放了1个月,对12V蓄电池进行检测,显示电压为8V左右。首先对12V蓄电池进行充电。充电3小时左右,测量电压为12.04V,装复
蓄电池,操作车辆,点火开关无法开启,仪表仍黑屏,也无法上电,但遥控、大灯、
危险警告灯可点亮。
RDS进行检测,诸多控制模块无法通信,除了防火墙控制模块与串行数据网关模块2能通信,如图2所示。
可能原因有电源故障、网络故障、线路故障、其他故障。
(1)按压点火开关无任何反映,但常电的用电器仍正常工作,如大灯、
危险警告灯等,点火开关的主控模块为车身控制模块,所以先对车身控制模块的通信等主要供电进行排查,也是找一个突破口。
(2)测量X50A保险丝盒一发动机舱盖下的F14UA及其他保险电压为12V左右,正常。
(3)测量X51A保险丝盒一仪表板的F1DA,F23DA等保险丝,均为0V,不正常。

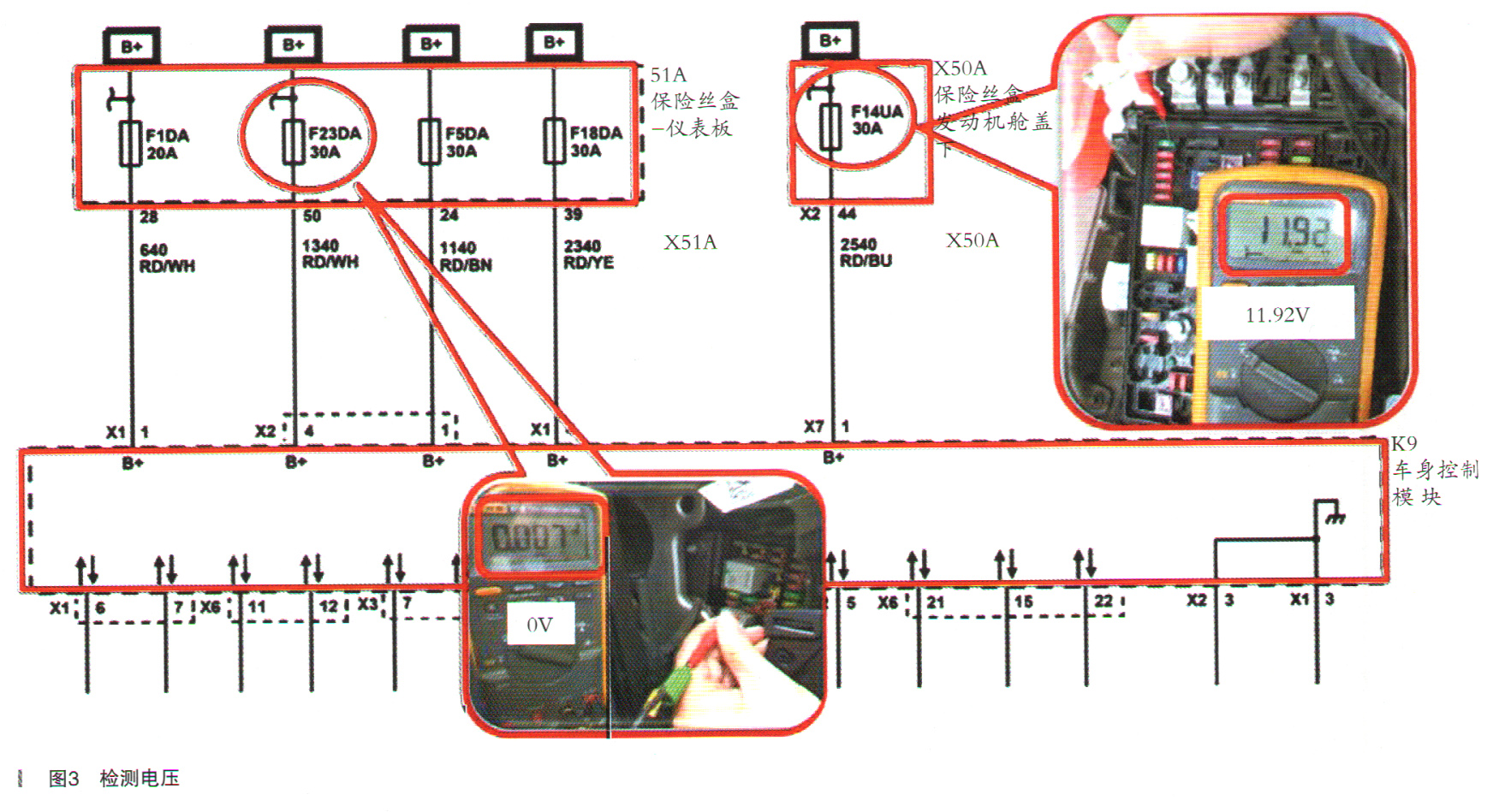

上述相关检测如图3所示。
(4)查看维修手册电源分布电路图,F1DA, F23DA, F5DA,F18DA等保险丝均由C1蓄电池正极通过X50D保险丝盒一
蓄电池的F3BA供电,而X50A保险丝盒一发动机舱盖下的保险丝则由C1蓄电池通过X50D保险丝盒一
蓄电池的F2BA供电。
(5)检查测量X50D保险丝盒一
蓄电池的F3BA保险丝,电阻为“OL“,已熔断,如图4所示。
(6)测量F3BA保险丝的输出侧及线路未对地短路,更换F3BA保险丝,仪表能点亮,车辆能正常上电,故障排除。F3BA保险丝输出线路也为高压禁用应急剪断处,如图5所示。
(7)F3BA保险丝为60A,不会轻易熔断,故障排除后进行了多次试车,保险丝再未熔断。考虑到该车曾进行过借电启动,故怀疑在安装正极接线夹的时候操作不当,夹在F3BA处,而并未夹在正极接线柱处,过大的用电器导致F3BA熔断。
故障总结:X50D保险丝盒一
蓄电池的F3BA熔断,导致X51A保险丝盒一仪表板的多数保险丝没有供电,诸多模块无法正常通信、工作,导致点火开关无法开启,仪表黑屏,车辆无法上电。车辆曾进行过借电启动,故怀疑在安装正极接线夹的时候操作不当,夹在F3BA处,而并未夹在正极接线柱处,过大的用电器导致F3BA熔断,所以在借电过程中,务必按规范操作,接线夹应安装在正确位置,尤其是微蓝6车型,
蓄电池正极接线柱处并联安装有其他的保险丝。高压禁用应急剪断处为车辆在应急时,剪断该线束可快速将高压禁用,以防剪断线束再次连接,需剪断两处。
