（2）查看维修手册电路图，发现制动踏板位置传感器B22为4根导线，内置两个开关，分别给发动机控制模块和制动灯、车身控制模块提供供电和数据。
（3）诊断仪进入发动机控制模块数据列表中，查看制动踏板数据，开关信号随着踩下踏板而正常变化。

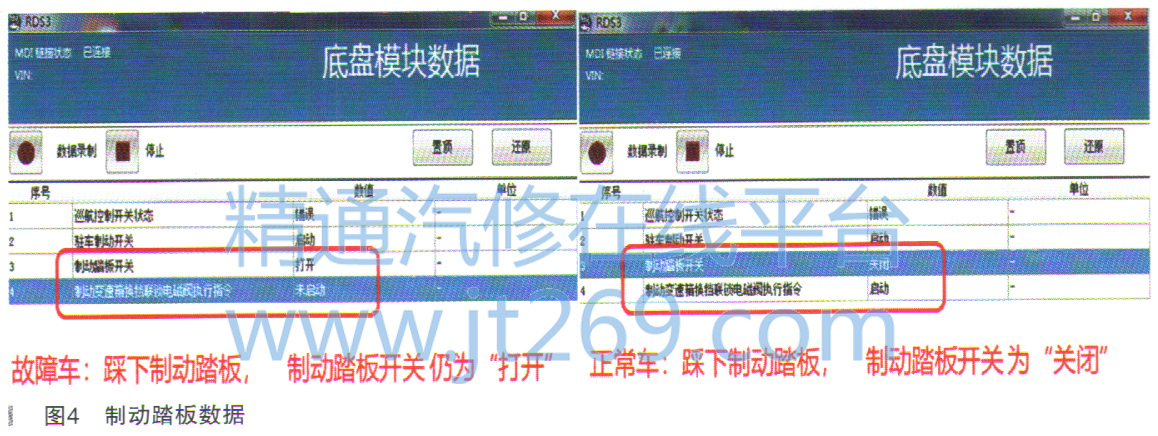

（4）诊断仪进入车身控制模块列表中，查看制动踏板数据，开关信号随着踩下制动踏板未发生变化，与正常车辆比较，不正常。上述检查如图4所示。
（5）用试灯背刺测量制动踏板位置传感器B22/3号脚，当踩下制动踏板时，试灯点亮，正常。

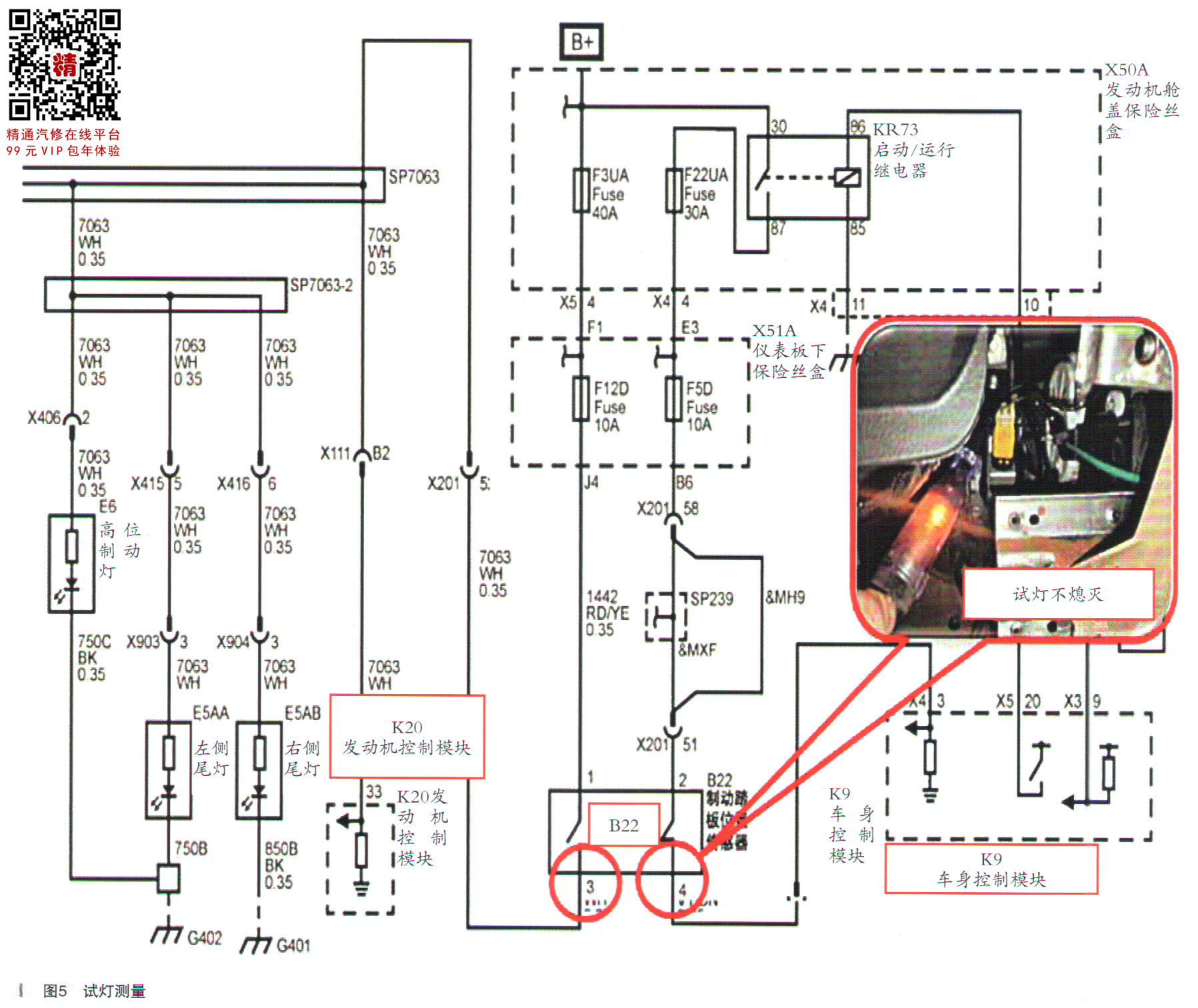

（6）用试灯背刺测量制动踏板位置传感器B22/4号脚，当踩下制动踏板时，试灯不会熄灭，不正常。上述检查如图5所示。
根据上述检查结果，由于故障点
