奥迪100型轿车接通空调开关后,压缩机机工作,空调无法使用
来源:本站整理  作者:佚名  2011-08-31 14:38:44

  首先,检查空调系统的电源电路、熔断器均正常;直接给空调压缩机加上蓄电池端电压,电磁离合器能吸合。由此说明,问题可能出在空调电子控制电路中。试换用一块新的空调电子控制板后,故障依然存在。进一步分析和观察,发现冷却液温度过高,报警灯点亮,发出报警(据驾驶员称:陔报警灯一直点亮,因冷却液温度正常也就没有在意)。怀疑温度传感器损坏。换用一只新的冷却液温度传感器后试车,空调系统恢复正常工作,故障排除。

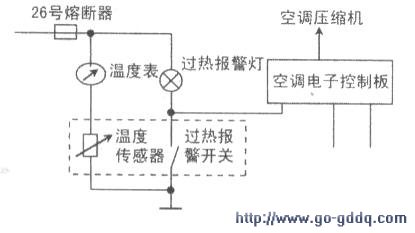

  奥迪100型轿车的冷却液温度传感器与过热报警开关构成一个组合件,空调的相关控制电路示意图如图所示。

  其丁作原理如下,当冷却液温度高至120℃左右时,过热报警开关触点闭合,其作用有两个:一是接通温度过高报警灯电路,报警灯点亮,发出报警信号;二是给空调电子控制电路提供了搭铁信号,此时空调电子控制电路因冷却液温度过高而自动保护(即电子控制电路切断了通往空凋压缩机的电路.使空调不工作或停止工作),从而达到了防止发动机过热的目的。

  本例故障显然是过热报警开关触点不能断开或搭铁,产生了类似于冷却液温度过高的假象,影响了空凋系统的正常T作,从而导致了上述故障。
