一辆行驶里程约8000km,配备3.0T发动机的2012款奥迪Q7。用户反映:该车前部滑动天窗无法打开。

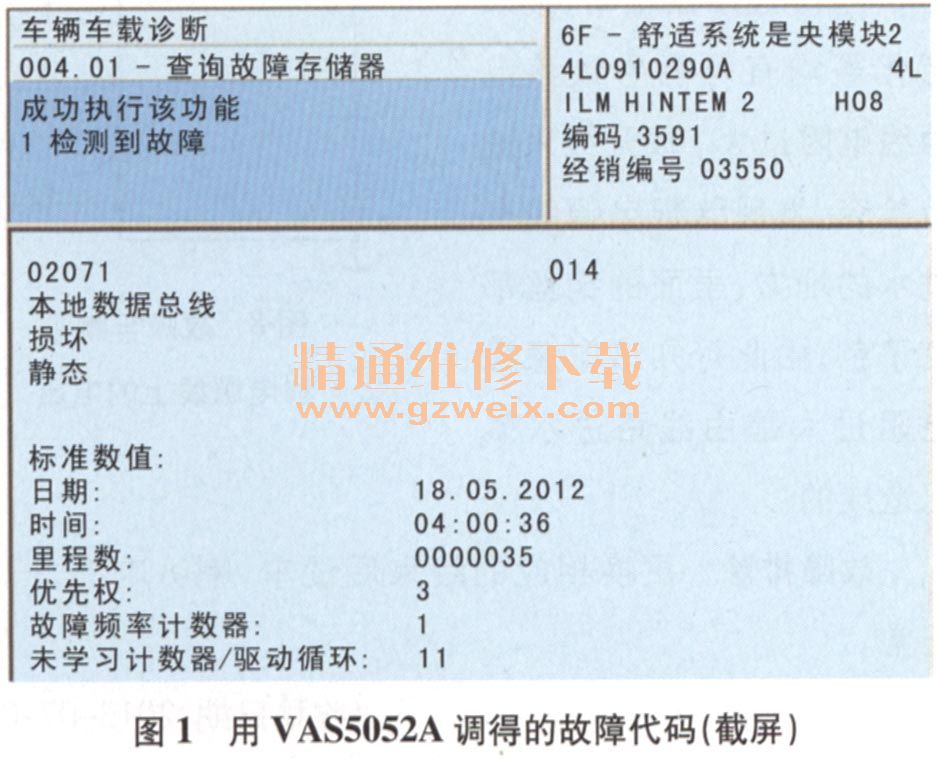

接车后:操作前部天窗开关(E139),确如客户所述,前部滑动天窗无法打开。连接VAS5052A进入“6F舒适系统控制单元2”,调得的故障代码如图1所示。

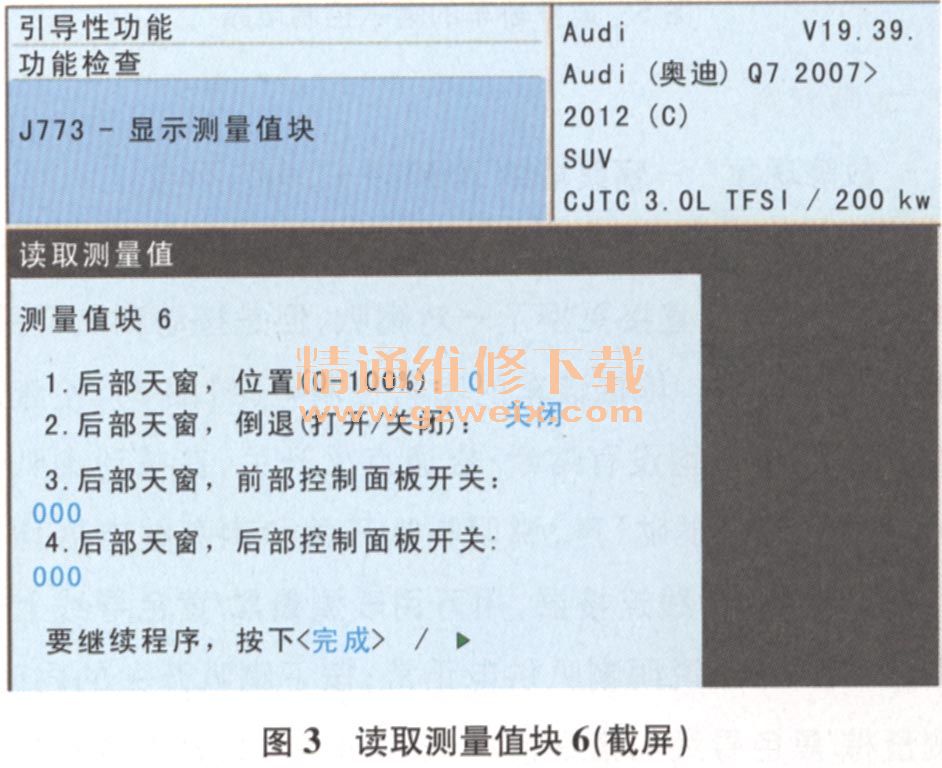

根据“引导型功能”读取数据流,旋转前部天窗开关(E139),读取测量值块5,如图2所示;读取测量值块6,如图3所示。
根据以上数据及检查情况分析,该故障可能由以下原因引起:滑动天窗的相关熔丝熔断;前部天窗开关(E139)故障;舒适系统控制单元2(J773)故障;天窗控制器故障;LIN线路故障。
检查滑动天窗的相关熔丝,均正常;检查LIN总线线路,无短路、断路现象,都处于导通状态;更换前部天窗开关(E139)、舒适系统控制单元2 (J773)、天窗控制器后试车,故障依旧。
此刻维修思路陷入了僵局,仔细阅读相关电路图,发现舒适系统控制单元2(J773)通过LIN总线分别控制前部滑动天窗控制器(J245)后部滑动天窗控制器(J392)、天窗卷帘控制器(J394)。会不会是LIN总线上的这三个控制器中的某一个损坏,导致整个LIN总线系统功能失效呢?
逐个断开前部滑动天窗控制器(J245)、后部滑动天窗控制器(J392)、天窗卷帘控制器(J394)导线侧连接器,并用VAS5052A调取6F内存储的故障代码,当断开后部滑动天窗控制器(J392)导线侧连接器时,6F内存储的内容发生变化,如图4所示。此刻操作前部滑动天窗开关(E139),能打开前部滑动天窗。
故障排除:更换后部滑动天窗控制器(J392),并做天窗基本设置后试车,故障排除。
故障分析:LIN总线全称是:Local InterconnectNetwork,是一种低成本的串行通讯网络,用于实现汽车中的分布式电子控制系统。LIN总线有一个主节点,其他是从节点。从节点不能主动向主节点传输信息,只有主节点需要,从节点才能发送信息。从节点上的某个控制器发生故障时,整个LIN总线系统都有可能发生故障。
