奥迪Q5组合仪表多处指示灯全报警
来源:本站整理  作者:佚名  2013-10-18 08:15:25

    一辆行驶里程约5万km的奥迪Q5 SUV。用户反映:该车组合仪表的多处指示灯全报警。
    故障诊断:
    1)试车,发现组合仪表上ABS系统、电子驻车制动系统等报警灯全亮。
    2)连接V. A. S5052,检测,03制动系统中有仪表数据总线损坏的故障码,并且还有与变速器控制单元、电子驻车控制单元等无通信的故障码。

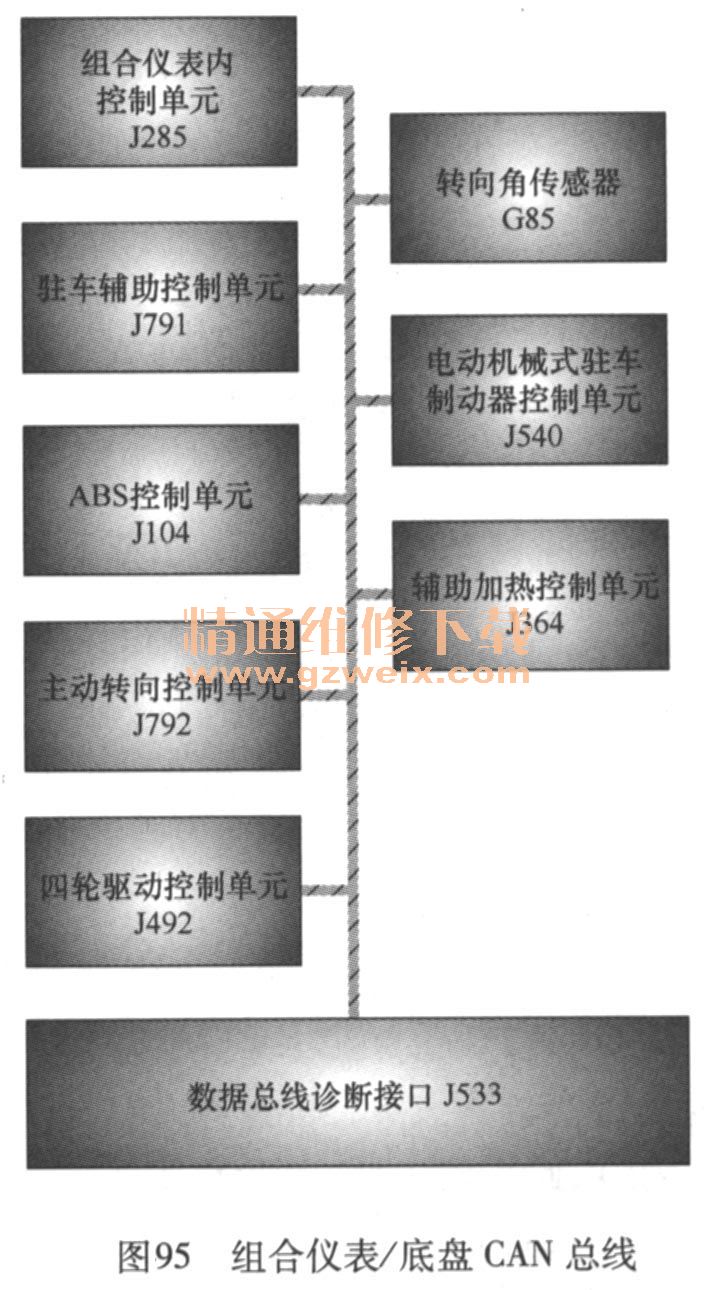

    3)如图95所示为组合仪表/底盘CAN总线的结构图,经分析发现上述无通信的控制单元大多连接在组合仪表/底盘CAN总线上,用1598/38检测其数据线传输的信号波形,发现组合仪表/底盘CAN总线存在CAN-H和CAN-L线短路的故障。
组合仪表/底盘CAN总线

    4)为查找各控制单元是否存在故障,逐一断开组合仪表/底盘CAN总线上的各控制单元并观察示波器显示波形。当拔掉驻车辅助控制单元时,示波器显示波形正常。
    5)分析为驻车辅助控制单元问题,拆下驻车辅助控制单元检查,发现其有进水腐蚀现象。

  故障排除:更换驻车辅助控制单元,故障排除。
