奥迪Q5发动机故障报警灯常亮
来源:本站整理  作者:佚名  2013-05-28 06:56:09

    涉及车型:一汽一大众奥迪Q5运动型多功能车。

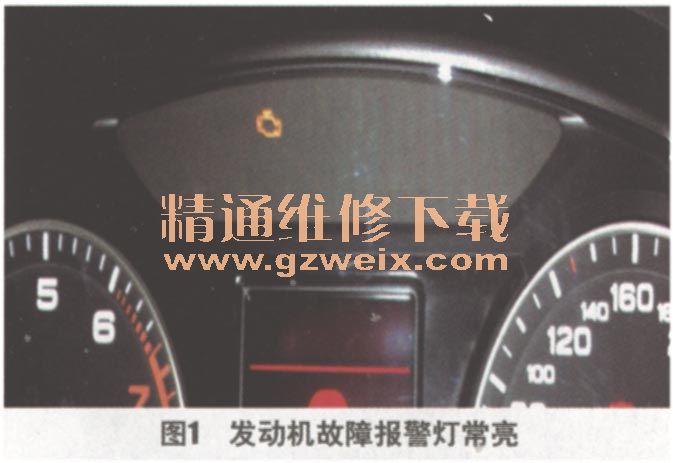

    通报内容:以上部分车型可能会出现当接通车辆的点火开关后(未起动),仪表板中的发动机故障报警灯就会常亮的现象(图1),具体的检修思路如下。

    (1)首先,尝试通过VAS5052A故障诊断仪进行引导性故障查询,发现发动机控制单元中记录有“凸轮轴挡位传感器-信号太大”和“G40-霍尔传感器,电气故障”的故障码(图2)。由于该故障现象是在车辆静态时产生的,因此造成这类故障现象的主要原因可能包括:凸轮轴位置传感器故障;相关线路故障;发动机控制单元故障等。

      (2)之后根据故障现象和提示对凸轮轴位置传感器进行检查,但并未发现任何异常问题。接下来根据电路图检查相关的线束,当检查到发动机控制单元与凸轮轴位置传感器之间的线束时,发现凸轮轴位置传感器没有电源信号。随即对凸轮轴位置传感器的电源信号线束进行详细检查,发现凸轮轴位置传感器的电源信号线束产生了破损(图3)。

    (3)对凸轮轴位置传感器的电源信号线束进行修复,之后通过VAS5052A故障诊断仪删除之前的故障码后试车,故障排除。

相关文章:奥迪Q5(2. 0L TFSI)发动机正时校对方法
