奥迪Q7信息娱乐系统整体失效
来源:本站整理  作者:佚名  2013-10-19 08:50:32

    一辆行驶里程约6万km的2007年奥迪Q7 SUV。用户反映:该车前部显示器MMI黑屏,信息娱乐系统整体失效。

    故障诊断:
    1)该车采用MOST光纤技术进行数据传输,总线系统如图142所示。为了便于故障诊断,系统各个控制单元之间采用星形诊断连接,当光纤系统发生故障时,通过环形断路诊断可进行故障点确认(图143)。

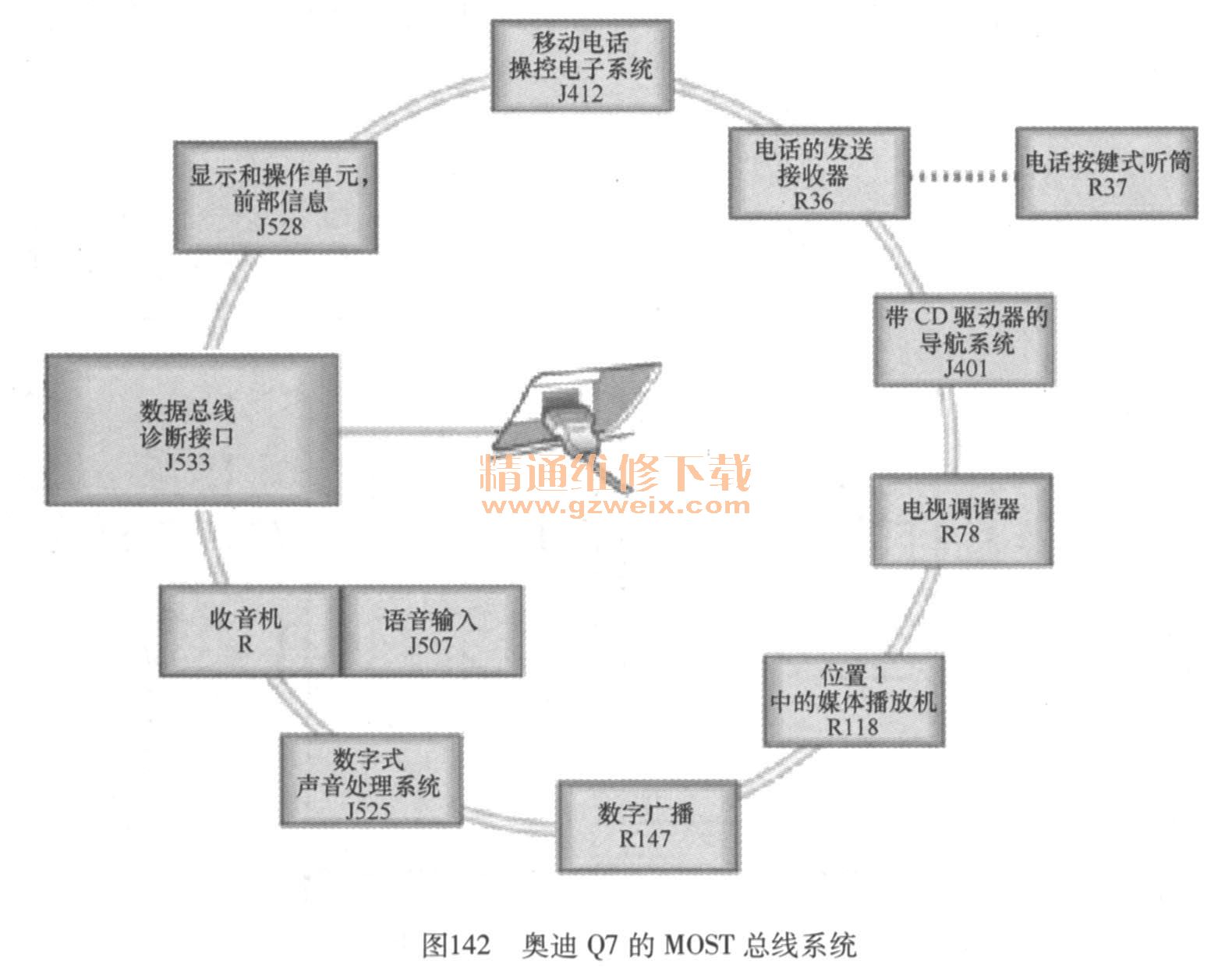

奥迪Q7的MOST总线系统
环形断路诊断

    2)按下三个重启按钮进行系统重置,无效。连接V. A. 55052进行诊断,MOST总线系统电气连接均正常。进行衰减3dB系统环形断路诊断,诊断结果显示多处光纤故障。
    3)如图3-144所示为奥迪Q7的信息娱乐系统光纤连接图,其中电话发送接收器R36是信息娱乐系统前后部分的分割点,将电话发送接收器R36的光缆出口端拆开,取一条维修光缆,一端接入到电话发送接收器R36,另一端接入到网关的入口端,构成车辆前部的信息娱乐系统光缆回路。
图3-144奥迪Q7的信息娱乐系统光纤连接图

    4)打开点火开关,前部显示器MMI恢复正常显示,由此说明前部信息娱乐系统各控制单元正常,故障出在车辆后部的信息娱乐系统各控制单元上。
    5)将维修光缆取下,恢复原车连接,取下右后侧饰板,用专用工具V. A. S6186逐一替换控制单元,当替换掉数码音响系统控制器J525时,系统恢复正常。
    6)拆开数码音响系统控制器J525,检查发现其已经进水腐蚀。

    故障排除:更换数码音响系统控制器J525。
