一辆行驶里程约4500km的奥迪A4L 2.0T轿车。该车辆初始故障是MMI导航初始化,经检测判断J794故障,更换后导航数据无法装入。
故障诊断:

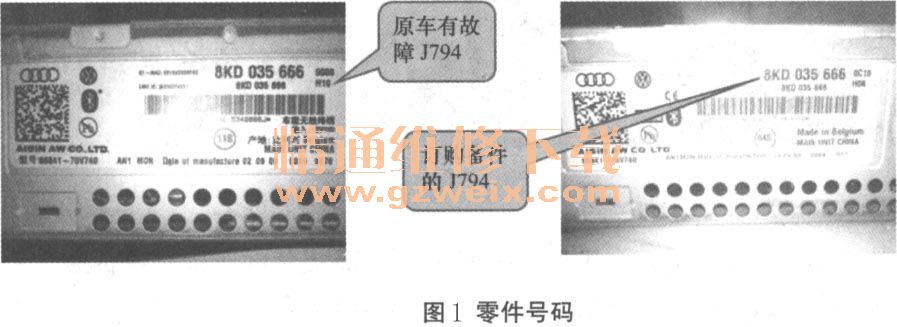

(1)车辆初始故障是MMI导航初始化,检测判断为J794故障。车辆上故障零件号是8 KD 035 666 H 10 0008,生产日期09.09.02。备件订购到的是8 KD 035 666 H060C10,生产日期08.09.24,如图1所示。
(2)所进行的操作:根据引导进行更换,完成后由于不能进行在线编码,在自诊断内将旧编码手动编入01 07 00 00 01 06 Al EF 15 00 OB OE 00 00 00 00,再次读取故障存储有03175无效记录故障。执行测试计划,与实际值比较,提示无需更改,但故障码还是存在,无法清除。测试更换的J794控制单元功能,除了导航界面无数据不能正常使用,其他功能正常。

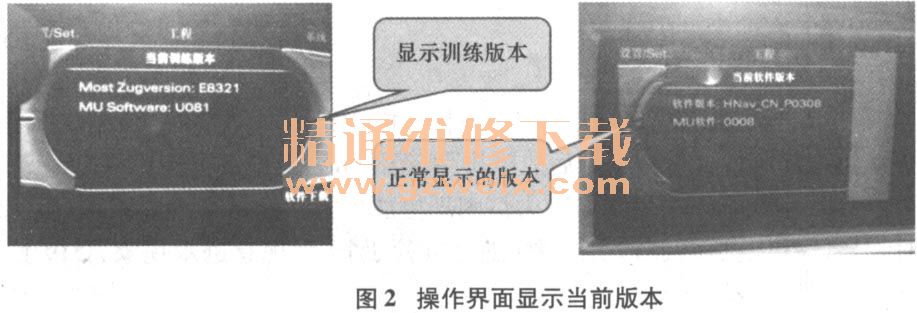

(3)进行导航数据升级时,操作界面显示当前训练版本如图2所示,继续进行操作:升级,DVD用09导航盘显示NAV DB china Pdvd5b+,用10导航碟显示NAV DBchina Pdvd3,依据标准软件更新;开始下载(灰色),操作是无法选择的。
(4)将备件J794装入其他B8车辆测试,故障记录一样为03175。在多辆B8车辆上用09或10的导航盘进行数据升级,虽然不显示当前训练版本,但还是无法显示可用升级。
用同一导航光盘在2010年A6L测试,10导航碟片可升级,09年导航碟片就不可升级,如图3所示。
(5)怀疑新订购到的J794版本故障。
故障解决:重新订购一个J794安装,未进行匹配,先进行导航数据安装测试,可进行下载安装。之后在引导下进行安装匹配,进行规定值与实际值比较,也可实现在线编码,安装完成后故障排除。
