一辆行驶里程约1.5万KM的奥迪TT 2．0T轿车。用户反映：该车当点火开关关闭时，后扰流板会自动打开。
    故障诊断：
    （1）经检查，当车辆在启动状态下，后扰流板可以升起或下降，当点火开关关闭时，后扰流板会自动升起。
    （2）用VAS5052检测无故障码记忆。经分析，后扰流板机构由舒适系统中央控制单元J393控制，而后扰流板机构又由调节电机V52、调节开关E127、下止点开关F135和上止点开关F136组成。
    （3）由于控制单元J393无故障码记录，于是就分析J393的第23组数据流：当扰流板处于下止点时，第一组数据（F135）显示未接通，第二组数据（F136）显示未接通；当扰流板处于上止点时，第一组数据（F135）显示未接通，第二组数据（F136）显示已接通。
    （4）从数据流分析，扰流板下止点开关F135无工作迹象，于是拆下后备箱盖下饰板，检查开关F135和F136，经过对比F135开关触点簧片丢失（后来簧片在后盖饰板的缝隙里找到），F135不能正常工作。
    （5）安装好簧片，并重新调整F135和F136的安装位置，问题解决。
    （6）后扰流板的电动调节功能由舒适系统控制单元J393来执行，该控制单元操纵后扰流板调节电机，并读出两个终点开关F135和F136的值（以此来判断两个终点位置），故障原因为该车缺少一个下止点信号，所以造成后扰流板工作不正常。
    故障总结：工作原理如下：
    （1）出于安全原因，尾部扰流板在发生下述故障时伸出：①舒适便捷系统中央控制器J393收不到车速信号。②舒适便捷系统中央控制器J393不再接收CAN信息。③在尾部扰流板调节装置的终端开关1和2上识别到不可信信号。④舒适便捷系统中央控制器J393的供电电压过低（U<10.5V）。

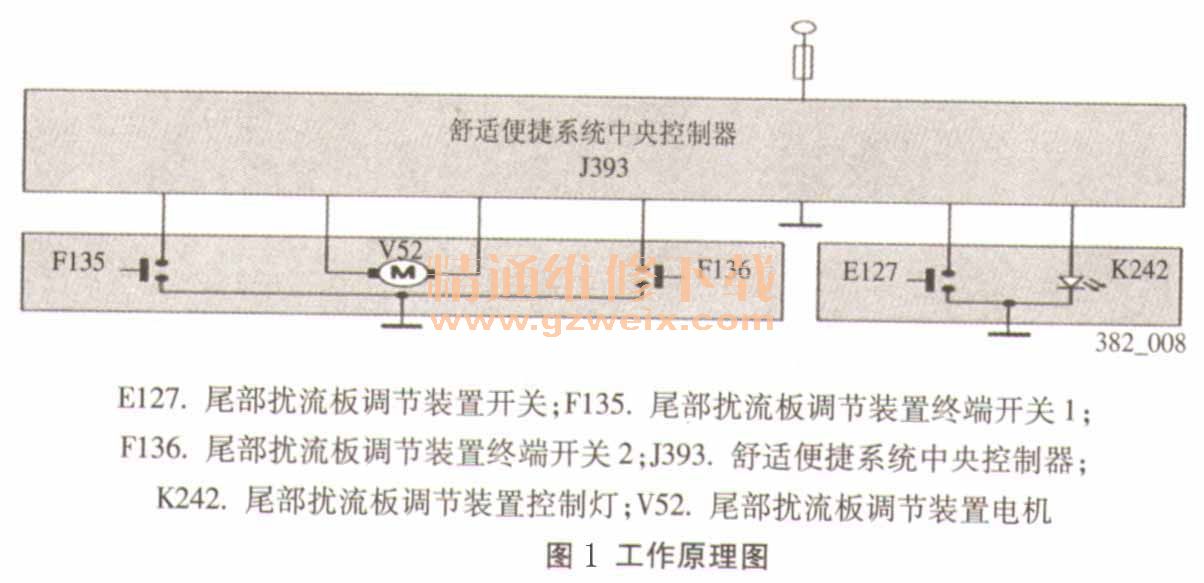

    （2）车内的功能一体化：尾部扰流板电调节装置功能已内置到舒适便捷系统中央控制器J393中。该控制器控制尾部扰流板调节装置电机V52，并读取来自终端开关F135和F136的两个尾部扰流板最终位置的识别信号。此外，舒适便捷系统控制器J393还读取尾部扰流板调节装置开关E127信号，并根据当时的情况控制按键中的尾部扰流板调节装置控制灯K242，工作原理图如图1所示。
