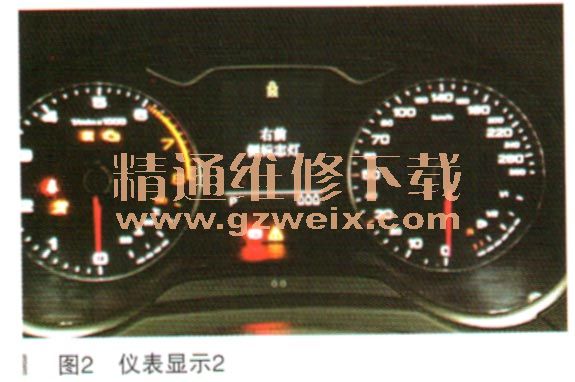

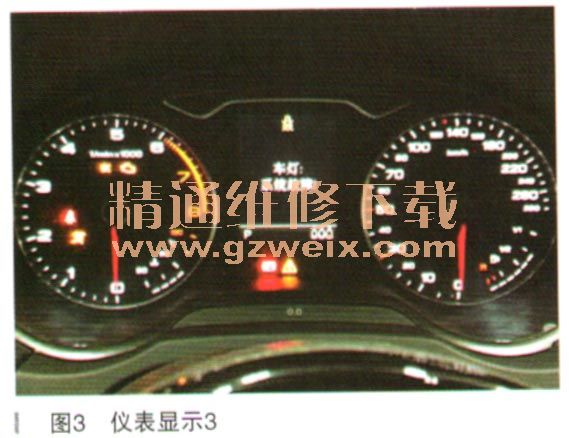

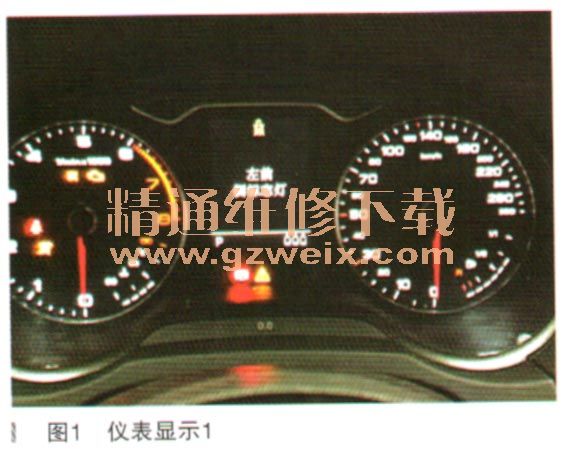

一辆行驶里程约1.6万km,配置1.8T发动机、自动变速器的2014款奥迪A3轿车。该车锁车遥控不起作用,左右日间行车灯不亮,仪表提示灯光故障,如图1、图2、图3所示。
故障诊断:启动车辆,仪表提示左侧口间行车灯故障,右侧日间行车灯故障,灯光故障;熄火后关闭车门,按压遥控上闭锁按钮,车门闭锁器不动作,车辆不锁止。
连接诊断仪,检查故障码如图4所示。
由故障码分析可能的故障原因有以下几个方面:
(1)左右侧日间行车灯模块及供电故障;
(2)左右侧日间行车灯故障;
(3)左右日间行车灯到J519线路故障;
(4)防盗警报传感器供电及线路故障;
(5)防盗警报传感器故障;
(6)防盗警告系统警笛/警报喇叭供电及线路;
(7)防盗警告系统警笛/警报喇叭故障;
(8)J519控制单元故障。
该车故障涉及多个方面,首先从日间行车灯这个方而进行检查。分别对车辆左右大灯到J519车载网络控制单元线路检查,没有发现断路、短路及串线的相关故障。两侧大灯的搭铁点分别位于左、右纵梁处,处理两处搭铁点后试车故障依旧。用引导功能激活两侧日间行车灯,两侧日间行车灯均不亮。考虑到线路已经检查无故障,于是对换其他车辆的大灯总成试车故障依旧,把该故障车辆大灯装在其他车辆上面,其他车辆能够正常点亮日间行车灯,确认车辆大灯内部日间行车控制元件及灯管都正常。由于相关的线路止常,车灯已经更换过,那么剩下的就只有控制单元了。恨据配件号码5Q0937084AE订货,更换后解除部件保护,在线比对编码后故障不能排除。此时维修陷入僵局。
由于该车还有防盗警告系统方面的故障码,想试试看能不能换个思路进行检查。根据维修手册拆解相关的部件后,发现该车没有装配防盗警告喇叭和防盗警告传感器。考虑可能会不会是编码不正确导致车辆出现故障。在线已经比对逆编码,那么只能找同型号车辆来比对车辆J519的编码。对比同车型车辆09编码,发现同型号车辆与该故障车编码不一致,尝试通过自诊断手动更改控制单元。的编码后,试车故障排除。故障车控制单元零件Z5为:5Q0937084AE,故障车控制单元09的编码为:00001842C041205317A44004F10407000000000000000000000000000000,正常车辆控制单元09的编码为:04141A42C24122FD43844004001C07080000000000000000000000000000。
故障排除:手动对控制单元进行编码。
故障总结:有时候SVW在线比对不一定能够解决所有编码问题,可以尝试和同车型车辆对比编码,而后手动输入编码。由于采用功能引导更新J519程序,磨擦H519被写入了故障控制单元一样的编码,造成故障一直得不到解决!
