用户陈述：
仅涉及到：
配备 PR 编号为 8AL 的收音机媒体中心（RMC）的 A1(8X)
用户抱怨，显示器偶尔或持续失灵（不再显示；完全黑屏）。 但声音输出仍正常。
如果显示器显示的图像失真，则该 TPI 不适用。

技术背景
从收音机控制单元至显示器的信号线（LVDS 导线）可能由于生产偏差而扭曲。 在特定情况下，这可能导致显示器偶尔或持续失灵（完全黑屏）。

生产线解决方案
改良导线长度，起始生产日期：
26.01.2012
起始车辆识别号：
8X * C B 204079

售后服务解决方案
持续失灵时：
出现故障时，请截屏，以便检查收音机的信号输出。
为此应在收音机媒体中心的卡槽 1 中放入可写的 SD 卡，然后同时按下箭头键“<<”（左侧）和“>>”（右侧），直至 4 个软键亮起 3 次。 然后取出 SD 卡，并在电脑上观察图片文件（后缀名“.jpg”）。
如果截屏显示“图片正常”，则表明收音机的信号输出正常，显示器故障原因在于信号线。 此时必须按照安装说明进行更换。
如果截屏显示“黑屏”，则表明收音机媒体中心的信号输出受到了干扰。 这种情况下请更换收音机媒体中心。
偶尔失灵时：
如果用户抱怨显示器偶尔失灵（不再显示；完全黑屏），但声音输出（如导航播报、收音机或媒体播放）仍正常，则按照安装说明更换信号线。

安装说明：
1.拆下手套箱
2.拆下显示器
3.更换收音机接口
4. 拔下显示器的电源线和 LVDS 导线并松开固定件。
5. 接着仅切断 LVDS。 （图 A 序号 A）
图 A

6. 切开 LVDS 导线的网状软管（注意： 不得损坏显示器的电源线）。 （见图 A 序号 B）
7. 此时电源线露出（图 B）
图 B

8. 在收音机凹口处切断 LVDS 导线。 （图 C）
图 C

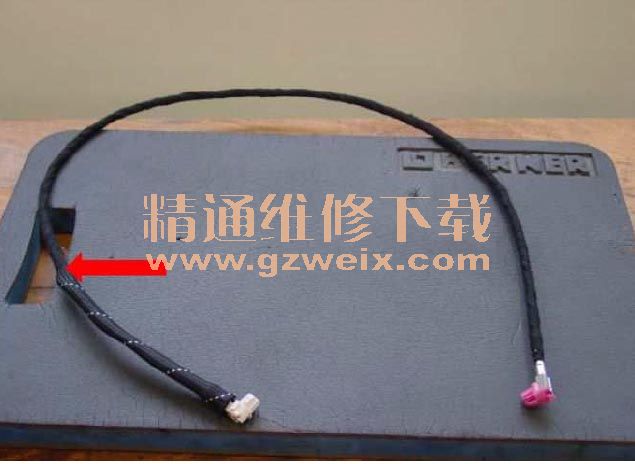

9. 用织物胶带（零件号 000 979 950）缠绕新导线，但不得同时将网状软管绕进去。 （见图 D）
图 D

10. 松开插头上的电源针脚。 同时松开锁止（见图 E 序号 A）。 接着用小螺丝刀压入触点保险丝（见图 E 序号 B），接着拔出针脚。
图 E

11. 将长 400 mm 内径 4 mm 的塑料软管（如零件号 N 020 301 1）推到网状软管下方（见图 F）。
图 F
