12. 然后将之前松开的针脚插入塑料软管中，注意不得损坏针脚。 再次从网状软管中拔出带针脚的塑料软管。
13.同时用手沿拉紧方向装入电源线（图 G 序号 A），以确保针脚不会从塑料软管中滑出。
图 G
图 H 所示为穿过网状软管后的导线针脚
图 H
14. 重新插入插头针脚（针脚位置分布见电路图）。
15. 检查所插入针脚的张紧情况，然后锁止插头。
16. 重新连接显示器的电源线和信号线。
17. 用织物胶带缠绕两根电源线和网状软管的两端。
18.从下部支架上第一个电缆夹（图 I 序号 A）中心至 LVDS 导线插头始端的距离应保持大约
155mm。 接着拧紧电缆夹。
图 I
19. 将 LVDS 导线穿入到显示器卡槽中，并沿着主线束穿至收音机接口处。
20. 如果新导线略长，则应剪断超出收音机接口的导线段。
图 J 序号 A 所示为“旧导线”；为了与新导线进行对比，使用的旧导线略长（图 J 序号 B）
图 J

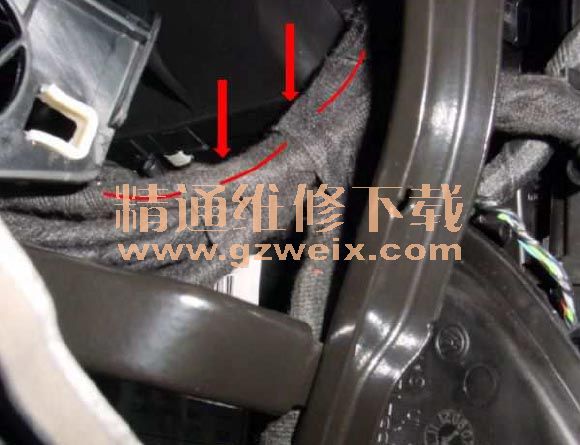

21.尽量将 LVDS 导线和主线束缠绕在一起。 （见图 K，图示为已拆下手套箱的情况）
图 K
22. 安装显示器并检查其翻转功能。 同时注意显示器在翻转时是否会卡住。
23. 连接所有信息娱乐系统零部件来进行电气功能检测。
结算信息
售后服务编号 / 损伤类型 / 制造商： 9774 / 0024 / ...
配件信息
塑料软管： N 020 301 1
LVDS 导线： 8X0 971 086 A
织物胶带： 000 979 950（耗材，不允许进行索赔/善意索赔结算）
相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
