2010年奥迪Q5改良型车门骨架的装配说明
来源:本站整理  作者:佚名  2018-04-17 09:17:09



安装索引号为 C 的新车门和其他旧件 = 安装间隔垫圈 8K0 837 779
车辆状态:

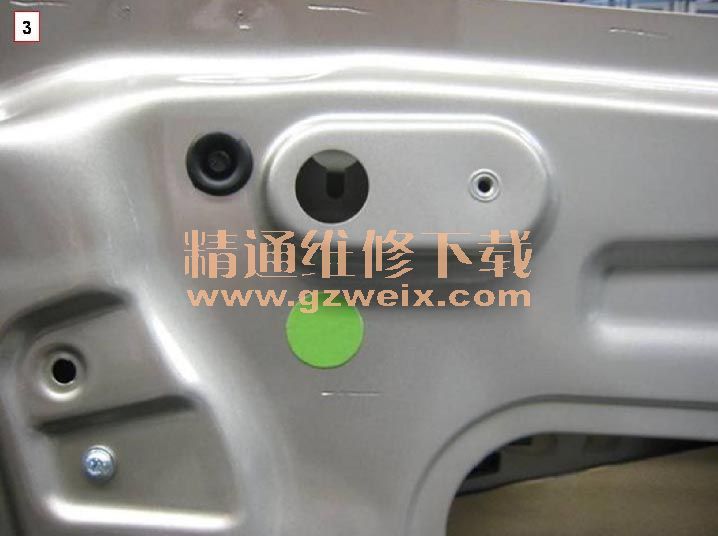

索引号为 C 的带绿点标记(图 3)和压印标记(图 2b) 的新骨架车门 + 索引号为 E 的车窗升降器机械机构,包括间隔垫圈 8K0 837 779 + 厚度为 3.85 mm 的车门玻璃 + 索引号为 F 的车窗导向槽。

安装索引号为 C 的新车门 = 可以重新使用相同的零部件。
安装索引号为 B 的旧车门 = 重新安装相同的零部件,拆下间隔垫圈。
自 2010 年第 18 周起生产的、车辆识别号在 WAUZZZ8R*AA107599 至 WAUZZZ8R*AA113527 之间的车辆:
自该车辆识别号起,两个前车门均使用带压印标记 8R0 831 051/052C 的车门。
索引号为 C 的带压印标记(图 2b) 的新骨架车门 + 索引号为 E 的车窗升降器机械机构,包括间隔垫圈 8K0 837 779 + 厚度为 3.85 mm 的车门玻璃 + 索引号为 F 的车窗导向槽。
针对 2011 年款前的所有 Q5 车型,原厂备件库仍提供索引号为 B 的车窗升降器。间隔垫圈必须根据需要单独订购!
起始车辆识别号为 WAUZZZ8R*AA113528 的车辆:
该车辆上装有四个索引号为 C 的新车门、索引号为 D 的不带间隔垫圈的车窗升降器、厚度为 4.85 mm的车门玻璃和索引号为 G 的车窗导向槽。
