2012年奥迪A3起动/停止功能失灵
来源:本站整理  作者:佚名  2018-06-25 09:46:23

用户陈述/服务站结论
起动 / 停止功能失灵
或 / 和
车辆不起动,尽管已经踩下离合器。
或 / 和
在踩下离合器时,在驾驶员信息系统中显示“要起动发动机,请踩下离合器”
故障存储器记录:
P172400 - 起动锁止信号 - 对地短路

P1723300 – 起动锁止信号 - 断路
这些故障存储器记录可能是静态的,也可能是偶发的。
也可能在用户面前遇到无故障存储器记录的抱怨。
技术背景
由于线束内的接地连接没有正确密封,导致离合器位置传感器的插头内进水。
售后服务解决方案
所需的工具或备件:
工具: VAS 1978 B
对接连接器: 1 包 000 979 940,1 包 000 979 942
带触点的维修电线: 2 包 000 979 225 E,2 包 000 979 019 E,
要用到的导线密封件: 357 972 741 B,357,972,740 E
维修导线: 000 979 981 A,000 979 984
接地环: 000 979 230 E
压缩软管: 1J0 971 798 C
密封垫圈: AKD 497 010 04 R10 可在电子备件目录中订购,路径:其他功能 -> 化学物质 -> 粘接和密封材料 --> 选择 AKD 497 010 04 R10
海绵条: 1J0 971 798 C
受发动机配置影响,可能还需要额外的维修导线和对接连接器(注意电路图和电子备件目录)。
如果出现上述故障,必须更换离合器位置传感器上的插头。
(发动机舱前围板上的安装位置参见 ELSA)
此说明适用于 1.2l 和 1.4l 汽油发动机。 对于其他的发动机配置,应检查按照以下说明连接在 85 号接地连接上的所有执行元件和传感器,并重新敷设接地线。

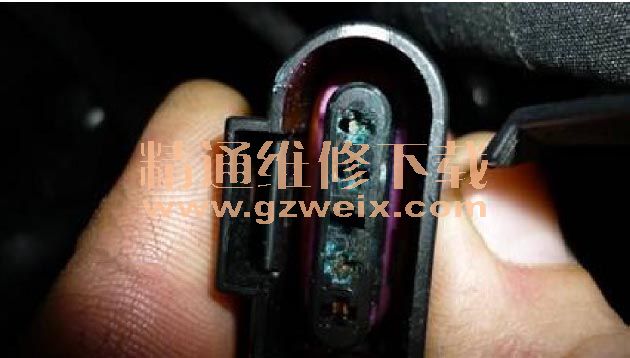

如果确定插头内有残留的水(见图 A),应更换发动机舱线束内的接地连接 1(85 号)。 另外,要更换离合器位置传感器。
图 A

85 号接地连接位于发动机控制单元的 81 或 94 芯插头(具体取决于发动机类型)的线束内,在位于插头后部约 12 cm 的区域内。 (区域参见图 B 红色标记)将 81 或 94 芯发动机控制单元插头的缠绕带拆开如此长的长度。
图 B

接地线从发动机控制单元插头的针脚 1、2 和 4(具体取决于发动机配置;参见电路图)连至 85 号连接器。 (图 C 中的红色箭头)
图 C
