2012年奥迪A3起动/停止功能失灵
来源:本站整理  作者:佚名  2018-06-25 09:46:23



步骤 6:

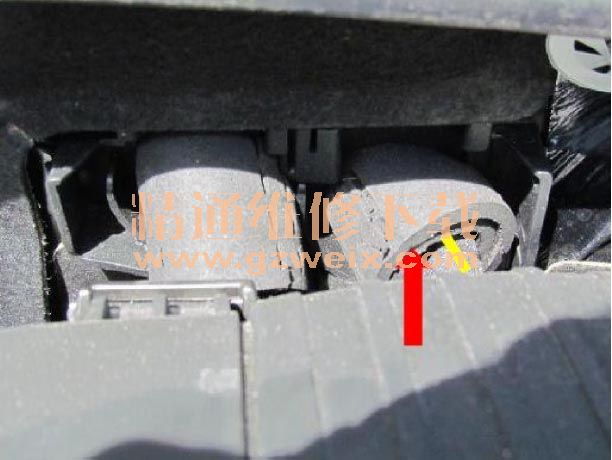

在穿入排水槽中时,要用海绵缠绕安装在车上的线束(图 D 中的红色箭头)
取下海绵,将之前用织物胶带缠绕的导线沿着线束穿过通孔敷设到露出的 85 号接地连接处(参见图 D中的黄色标记)
然后用新的泡沫密封开孔(防止排水槽车内风扇产生废气溢出)
海绵条零件号: 1J0 971 798 C
图 D

步骤 7:
将新的接地线从接地接口 607 敷设到 85 号接地连接。 (607 左侧排水槽安装位置靠近玻璃刮水器电
机,图 --> 参见电路图)
在新的售后服务接地环上有一段导线,这段导线的长度达不到 81 号接地连接。
要使用维修导线延长这个接地环。
要用到的带导线的接地环: 000 979 230 E
要用到的对接连接器: 000 979 942
要用到的维修导线: 000 979 984

步骤 8:
然后切断 81 号接地连接。 (见图 C)
步骤 9:
维修接地连接的操作步骤:
将 6 mm2导线的压缩软管推到来自发动机控制单元的维修导线上
要用到的压缩软管: 000 979 991 A
图 E

使用用于 6 mm² 截面的对接连接器。 将维修导线敷设在对接连接器一侧,使其不会超过 6 mm2的截
面。 然后用维修钳 VAS 1978 B 夹紧对接连接器。
接着加热对接连接器,直到粘结剂均匀地溢出。
用密封绳密封两端(见图 F 中的红色箭头)
要用到的对接连接器: 000 979 943
要用到的密封绳: AKD 497 010 04 R10
图 F
