一辆行驶里程约5.6万km、搭载CCs发动机的2014年奥迪A3轿车。用户反映：该车发动机无法启动。

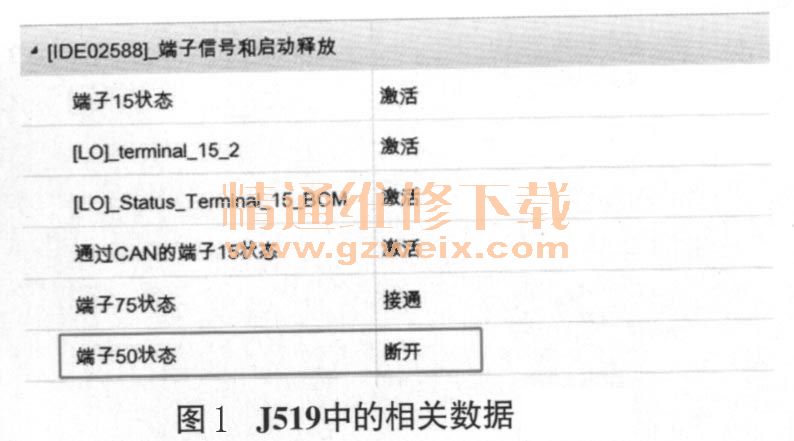

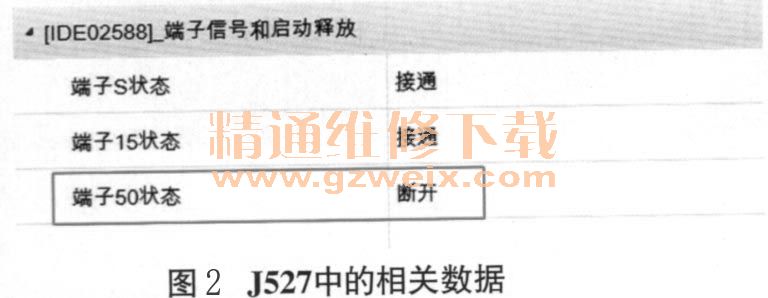

    故障诊断：接通点火开关，组合仪表能正常点亮；启动发动机，启动机不工作。用故障检测仪（ODIS）检测，无故障代码存储。使用示波器测量启动机端子50的信号，发现启动时启动机端子50无信号。读取车载电网控制单元0519）中的相关数据（图1），发现“端子50状态”始终为 “断开”；读取电子转向柱控制单元（J527）中的相关数据（图2），发现“端子50状态”也始终为“断开”。诊断至此，推断J527没有收到点火开关的启动请求信号，可能的故障原因有：点火开关损坏；J527损坏；点火开关与J527间的线路有故障。

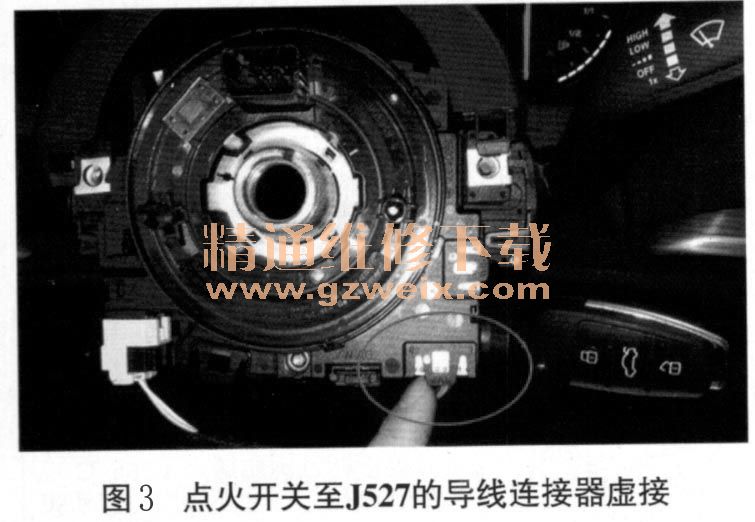

    拆检点火开关及J527附近的相关附件，发现点火开关至J527的导线连接器虚接（图3），怀疑故障正是由此引起的。

    排除方法：重新安装点火开关至J527的导线连接器。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
