奥迪车型树脂保护式点烟器底座
来源:本站收集  作者:佚名  2018-06-13 08:39:29

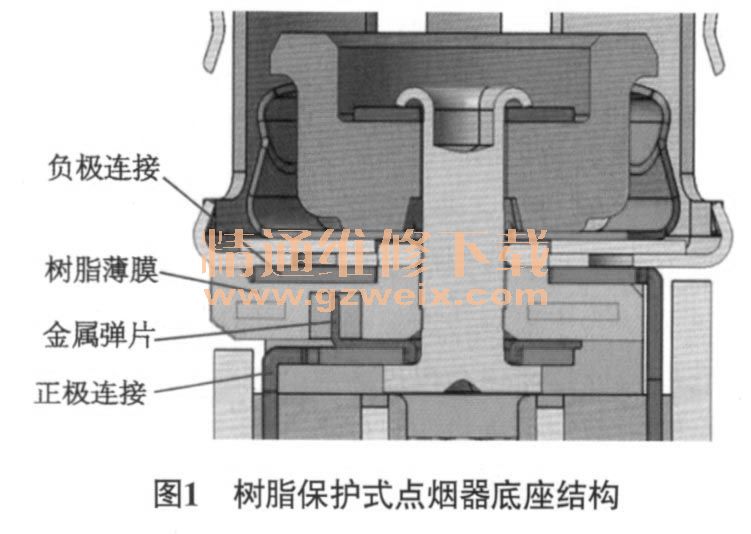

    奥迪B9、Q7 (4M)、Q5-NF等车型采用树脂保护式点烟器底座(图1),即在点烟器底座的底部安装一层树脂薄膜,树脂薄膜的下方安装金属弹片(冷铆接)。当点烟器头部无法弹出(如受到外力作用、被重物压住等)或不合理地使用外接取电装置(如功率过大、插头松动、取电器本身不合格等)时,底座会产生大量的热量;一旦温度超过树脂熔点(166℃),树脂薄膜熔化,金属弹片刺穿薄膜,从而导致点烟器插座短路(图2),致使点烟器熔丝瞬间熔断,从而彻底断电。树脂薄膜熔化后不可恢复,温度下降之后,阴极接触片与金属弹片也一直接触,处于短路状态,点烟器底座不可再使用。

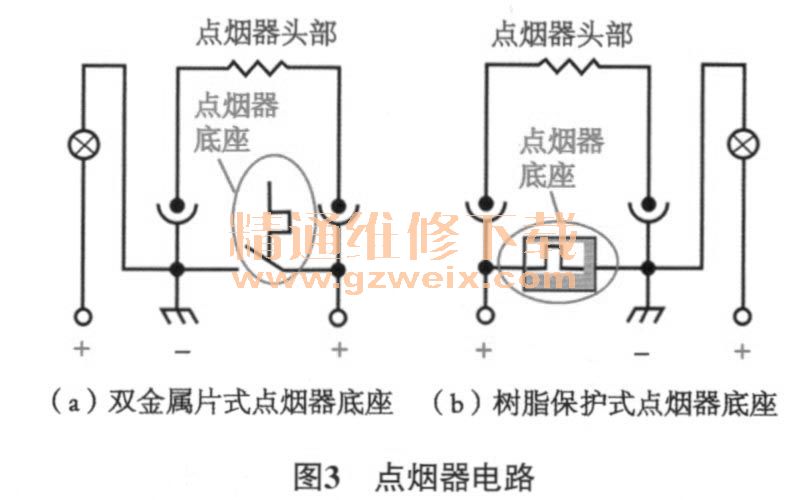

    传统的双金属片式点烟器底座和新型的树脂保护式点烟器底座在电路的表达上也有所区别,如图3所示。


相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
