一辆行驶里程约4.5万km的雪佛兰新景程轿车。用户反映:该车室内灯多处不亮,包括前车厢灯(阅读灯)、手套厢灯、遮阳板灯和后备箱灯。位于顶篷中央的中央车厢灯“ON”位置也不亮,但是“DOOR”(门控)位置可以亮。故障诊断:新景程照明控制模块(LCM)控制各种车辆电气系统或功能。照明控制模块位于驾驶员侧仪表板下面。
照明控制模块功能包括以下内容:驻车灯和前照灯控制、变光控制、日间行车灯控制、前雾灯控制、后雾灯控制、门控灯控制、蓄电池电量耗尽保护功能。此外照明控制模块还有两个与照明无关的功能:车外后视镜(OSRVM)折叠和自动倾斜控制;制动器变速器换挡互锁(BTSI)控制。
蓄电池电量耗尽保护功能确保如果驾驶员忘记关闭时,使驻车灯和意外用电设备(阅读灯、遮阳板灯、手套箱灯、后备箱灯)都关闭。当点火开关置于ON位置,驻车灯由前照灯开关打开,然后当点火开关置于OFF位置后,并打开驾驶员侧车门,驻车灯会自动熄灭。同样,在点火开关置于ON位置时,若打开驾驶员侧车门后将点火开关转至OFF位置,驻车灯会自动熄灭。意外电源控制功能也具有蓄电池节电器的功能,在点火钥匙
拔出并无输入启动后10min,将解除门控灯电源电压电路。

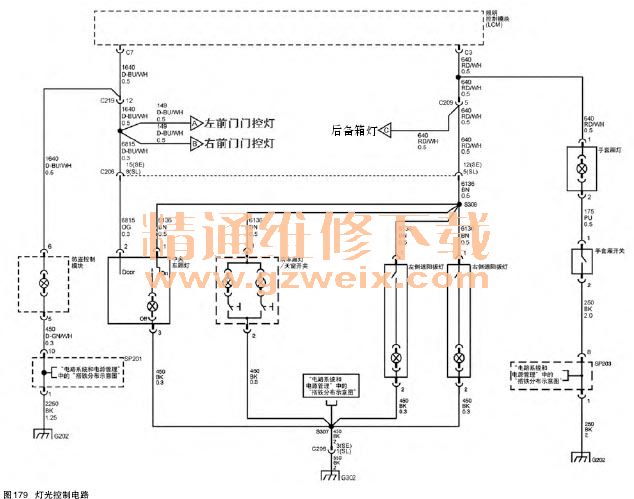

查看维修手册中的电路图(如图179所示),上述出故障都不亮的室内灯都是由照明控制模块供电的,并且包括前车厢灯(阅读灯)、手套厢灯、遮阳板灯、后备箱灯和位于顶篷 中央的中央车厢灯(ON位置)都是由照明控制模块的C插头的3号脚直接供电的,但搭铁点不在一起,而由C插头的7号脚供电的左前门门控灯和右前门门控灯以及中央车厢灯“DOOR”(门控)位置可以亮,所以综合分析故障原因很可能是:①照明控制模块的C插头的3号脚线路断路;②照明控制模块内部损坏。
检查发现位于后备箱盖门槛板下方后备箱灯塑料壳体固定弹簧卡断裂,后备箱灯下垂,金属插头搭在车身上,红白色的电源线对地短路,顺着线束查看发现从后备箱灯插头一直到照明控制模块的C插头的3号脚红白色电源线全部过热烧损了,靠近后备箱灯的一段甚至铜丝都已露出来,其他地方的绝缘层已烧的发硬,发亮,如图180所示。正常情况下,线路对地短路,电流过大时位于发动机舱保险丝盒上的EF21照明控制模块保险丝(15A)应该会立刻熔断,线束是不会烧损的,但此车线束却全部烧损了,拔下EF21保险丝且发现保险丝上已缠了几圈铜丝,原来是客户以前在小修理厂维修时被不负责任的修理工给缠的,因为铜丝熔点高得多,所以在后备箱灯短路后,线束过流发热烧损。
故障排除:更换后备箱灯、照明控制模块、车身线束和仪表台线束后故障排除。
