雪佛兰科鲁兹左前门车窗玻璃不升降
来源:本站整理  作者:佚名  2013-12-02 09:14:50

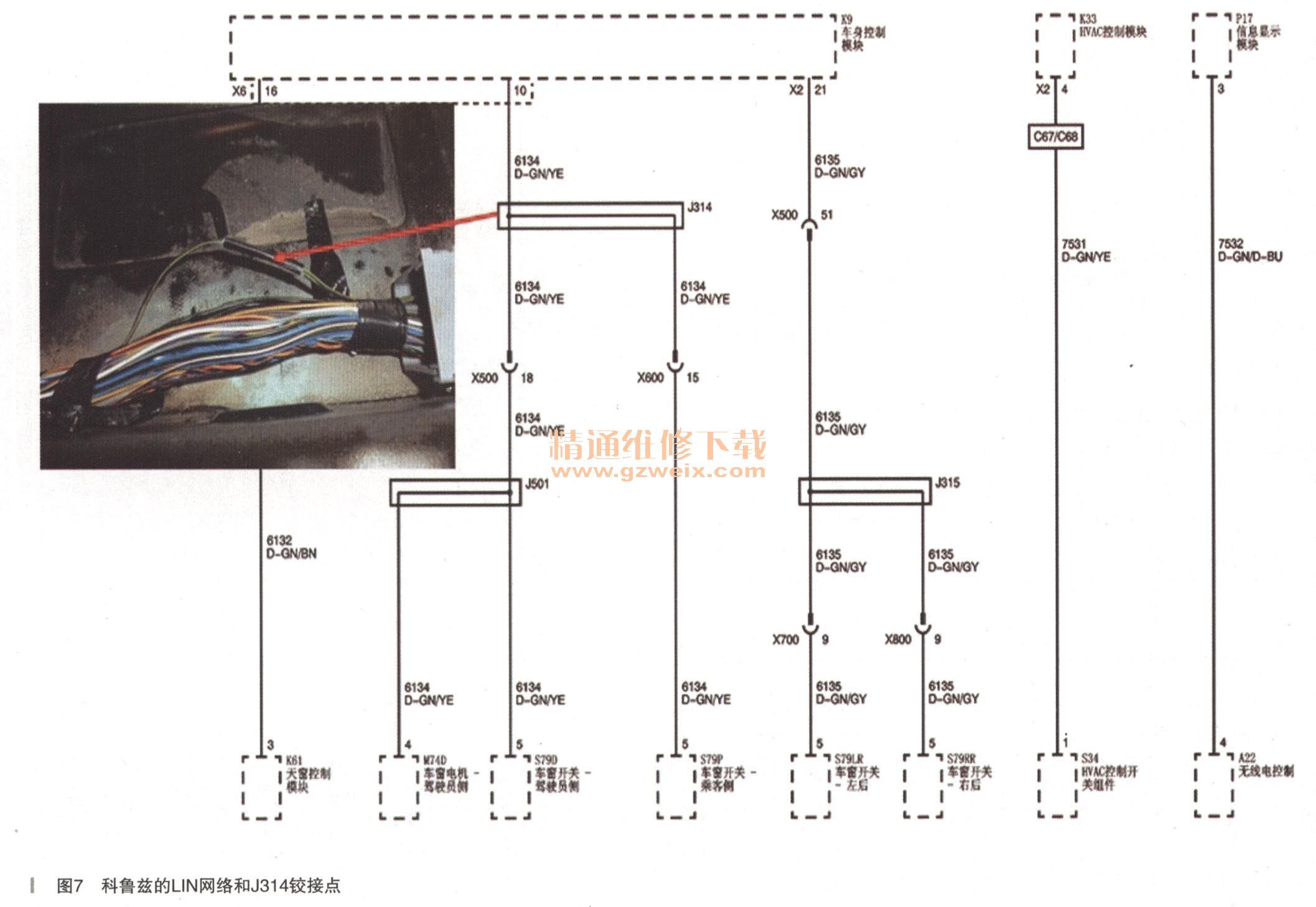

    经过进一步测量LIN3线路,最后将线路故障点锁定在左前门槛处的线路中,剥开左前门槛处的线束,找到深绿/黄色LIN3总线,发现有一段用胶带缠着(如图7所示),晃动这段线束,竟然从此处断开了。将黑色胶带剥开,发现是三根同样的深绿/黄色线接在了一起,重新将三根线接好,装复各连接器试验,故障排除。

    故障总结:虚接的铰接点经查找电路图是LIN3总线中的铰接点J314,这三根线一路经X500连接器18脚连接至左前车窗电机和左前车窗开关;一路通往车身控制模块X6连接器10脚;一路经左前座椅下方,换挡杆下方,右前座椅下方,X600连接器到乘客侧车窗开关5脚。后来经测量乘客侧车窗开关5脚到车身控制模块X6连接器10脚电阻为0.7Ω,在正常范围内。因为从乘客侧车窗开关到车身控制模块的LIN3总线正常,通过乘客侧车窗开关才可以控制乘客侧车窗电机的升降。在驾驶员车窗电机连接器上,除了电源线搭铁线和LIN3总线外,还有三根线分别为驾驶员车窗上升信号、下降信号、快速信号,来实现驾驶员车窗的快升快降功能,另外有一根线为左前车门未关信号(如图8所示)。可以这样说,在LIN3总线中,通过这条线路向车身控制模块传送的信息除了主控开关上的4个车窗开关信号,还有左前车门未关信号,因此,当6134号线路开路,车身控制模块不能与左前门车窗电机和左前门车窗开关通信后,组合仪表在左前门打开的情况下门未关指示灯也不点亮了。
