一辆行驶里程约4万km的2012款雪佛兰景程轿车。客户反映：该车接通点火开关后仪表的指针会抖动。

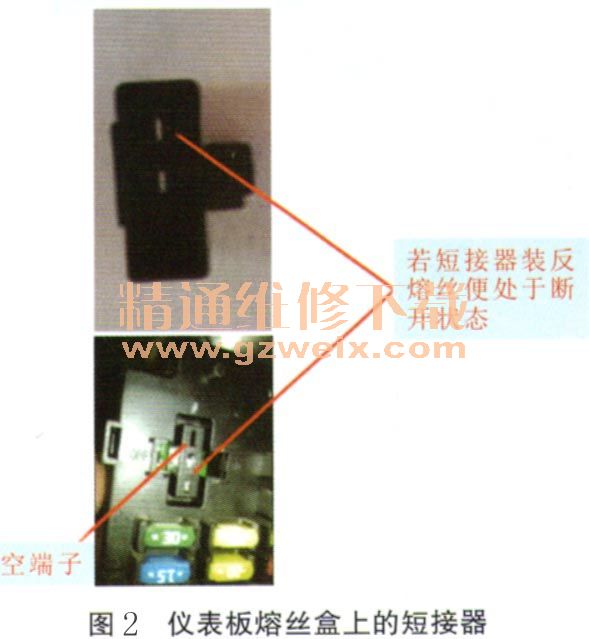

    故障诊断：接车后试车验证故障现象，故障确实存在。根据故障现象，明显感觉像是供电电压不足导致的，查看仪表熔丝盒内的2个仪表熔丝，均未熔断；用试灯检查熔丝的供电情况，发现在测试仪表熔丝1（F9）时试灯不亮，这说明的确是供电有问题。查看车辆其他功能，发现收音机、空调面板、遥控器均不起作用，因此笔者认为应该是主熔丝熔断了。根据电路图（图1）查找，发现发动机室内熔丝盒中的EF22熔丝同时控制上述几个部件，分别用试灯测量EF22熔丝、导线连接器C201的端子3，检查结果显示，EF22熔丝和导线连接器C201的端子3处电压均正常，这说明进入仪表板熔丝盒的供电是正常的，于是判定该车故障是仪表板熔丝盒损坏。为了验证笔者的判断，就跟其他正常同型号车互换仪表板熔丝盒试车，结果所有功能恢复正常。但是笔者仔细想想，仪表板熔丝盒很简单，如果烧毁的话，应该是先烧熔丝，但是该车仪表板熔丝盒中所有的熔丝都没熔断，查看仪表板熔丝盒也没看出有烧毁的地方，就在笔者比较2个仪表板熔丝盒时却发现2个仪表板熔丝盒上的短接器插接方向正好相反（图2）。
