分析原因,正时标记都正确,为什么却不是1缸上止点呢?唯一有可能的是:科鲁兹的前部凸轮轴调节器与凸轮轴的连接,是没有固定的位置的,也就是说,调节器可以任意旋转,即可以任意旋转一个角度安装,所以可能安装错误。于是将凸轮轴调节器的固定螺丝松开,将进排气凸轮轴转到1缸压缩行程的上止点,然后再旋紧凸轮轴调节器的锁紧螺丝,可是后部的校对正时卡位又对不上了……后来干脆把两个凸轮轴全部拆下来对比,发现两个凸轮轴是一模一样的,唯一的区别就是,后部的
凸轮轴位置传感器信号盘的4个齿角度位置不同和校对正时的卡位不一样。重新安装进排气凸轮轴,将两个凸轮轴进行对换,即原来的进气凸轮轴换到排气侧,做排气凸轮轴使用;原来的排气凸轮轴换到进气侧,做进气凸轮轴使用,重新装上,旋转曲轴,转到1缸压缩行程上止点,再次校对凸轮轴后部_正时卡位,这次卡位对上了,且都在同一个水平面上。

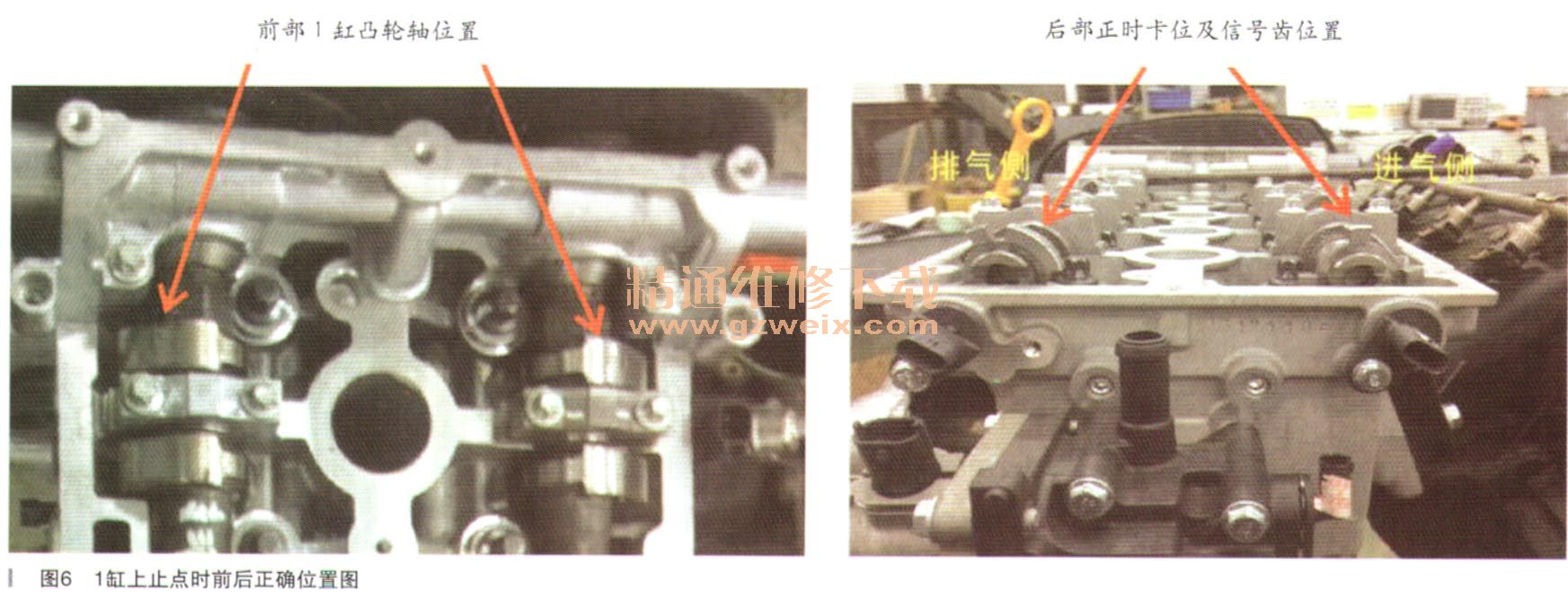

在图5中,是故障时的凸轮轴后部的信号盘齿轮和卡位的位置图,而在图6中,是进排气凸轮轴对调后的安装位置图,在图5和图6中,正时卡位虽然都在同一水平直线上,但是上部的进排气凸轮的信号齿的位置却是不同的,在图5中的进气凸轮轴信号齿轮,正好是图6中排气凸轮轴的信号齿轮的位置。
而且在图6中,凸轮的位置显示,这才是真正的1缸压缩行程上止点,所有正时标记均对齐。证明安装正确。
全部安装完毕,重新试车,一次启动成功,待热车以后,发动机怠速平稳,加速顺畅,接真空表测试真空度,显示65kPa,正常。连接诊断仪,进行读取故障码,清除故障码。。再读取故障码,诊断仪显示:无故障码。故障排除。
故障总结:此类故障是千载难逢的,也可以说是人为的故障,在开始查找故障的初期,思路根木就没有在凸轮轴上,因为在传统修车的经验当中,一般车的凸轮轴是不会装错的(进排气凸轮轴完全不同),而且即使能装错也不会着车。因为配气相位完全错误。那么为什么科鲁兹却能着车呢?以本人拙见,现在的车型都是带VVT的,而科鲁兹恰恰又是双VVT的,也就是说,进排气凸轮轴都是可调的。拿有些车型来说,进气门最大可调50多度,排气门最大可调20多度。换言之,即使凸轮轴装反,电控单元接收到进排气凸轮轴位置信号时,知道此时位置不正确,所以电控单元要控制凸轮轴调节器,调节最大的角度来使凸轮轴尽量的趋于正确的角度。虽然进排气凸轮轴不可能达到正确的位置,但是还是距离正确的位置很接近了;还有就是点火和喷油在电控单元的努力调控下,尽量接近正确的点火时刻和喷汕时刻,这样发动机就会偶尔发动起来了,虽然发动起来了,因为进排气凸轮轴的安装错误,即使控制单元尽全力调节进排气凸轮轴的角度,可与正确的配气相位还是相差甚远。所以,偶尔能着车,无法加速,无法控制怠速,问火放炮,
氧传感器检测尾气不正常,因为发动机着火困难引起震动,所以报爆震传感器故障,故而出现多个故降码,多个故障重叠出现。使故障判断一度陷入僵局。
这个故障让我感触很深:
1.科鲁兹发动机很牛,技术到位,即使凸轮轴装反了都能着车,不一般。
2.在修理行业中,真正的发现问题,还要靠自己亲自检查。不要认为别人刚刚修过车子就没有问题。
