一辆行驶里程约3.1万km、搭载1.4L直列4缸发动机和5速手动变速器的2014款雪佛兰爱唯欧Aveo轿车。该车因发动机故障灯常亮而送修。
故障诊断:连接专用检测仪,读取到故障码P200900和P201000,清除故障码后重新启动发动机,这两个故障码还会再次出现。
查阅维修手册详细了解故障码的信息:DTC P2009的含义为进气歧管通路控制阀控制电路电压过低,设置条件为发动机控制模块检测到进气歧管通路控制电磁阀控制电路对搭铁短路或开路;DTCP2010的含义为进气歧管通路控制阀控制电路电压过高,设置条件为发动机控制模块检测到进气歧管通路控制电磁阀控制电路对电压短路。电路/系统的说明是:点火电压直接提供至进气歧管通路控制电磁阀,发动机控制模块(ECM)通过一个被称为驱动器的固态装置使控制电路搭铁,以控制电磁阀;驱动器中配备了连接到电压的一个反馈电路;发动机控制模块监测反馈电压,以确定控制电路是否开路、对搭铁短路或对电压短路。

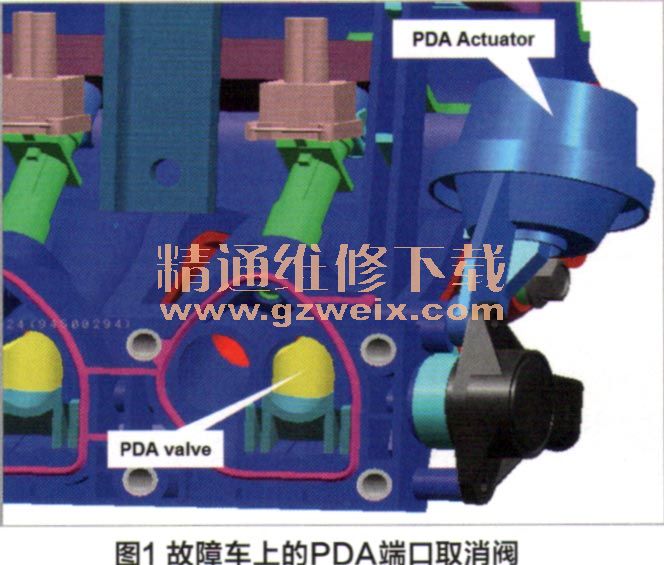

该款发动机的进气系统有两个装置,一个是可变进气歧管长度控制,即进气歧管调谐阀;另一个是进气歧管开度控制阀(PortDe-activation Valve),即PDA阀(端口取消阀),如图1所示。PDA阀由进气歧管的真空驱动,在发动机处于中低速时,通过减少泵气损失(减少进气歧管的阻力造成的功率损失)提高扭矩,可提高燃油经济性和降低CO排放,因此,PDA阀可以通过改善燃烧状况而降低排放的目的。
ECM控制电磁阀,电磁阀控制真空,真空作动执行器,拉动阀门开闭。怠速时,电磁阀通电,真空到达执行器,PDA阀工作,关闭一侧进气歧管管口;高速时,电磁阀断电,切断真空,PDA阀停止工作,两侧进气歧管管口全部打开。出现故障时,阀体不通电,PDA阀不工作,两侧进气歧管管口全部打开(图2)。
查询维修手册,得到PDA阀和进气歧管调谐阀电路图(图3)以及与故障码相关的故障诊断信息(表1)。
