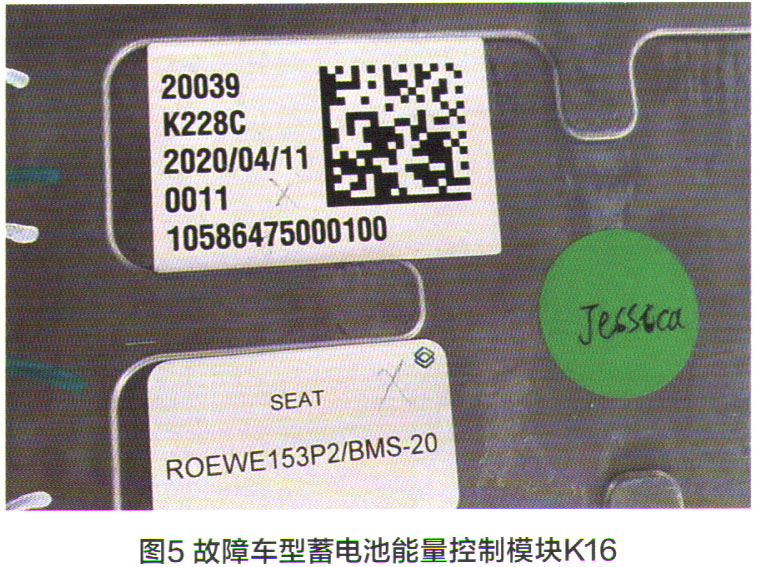

电池服务商到店后,通过沟通和检查,得出的维修方案与我们的一致,现场替换K16蓄电池能量控制模块并进行测试(图5)。D4端子的对地电压恢复至5V,跨接C4和D4端子后,
数据流显示已结合,高压接触器工作正常。对电池组进行密封测试正常后,重新安装到车辆上,用诊断电脑检测正常后,启动车辆“READY”指示灯点亮,车辆行驶正常。至此,该车故障被彻底排除。
维修小结:本案例中,故障之所以能被顺利排除,首先得益于厂家提供了完备的维修资料和诊断维修工具;其次,该车故障算不上疑难杂症,只要能按照厂家要求的维修流程进行诊断,很容易就能够找到故障点;当然,最关键的还在于维修技师对车辆高压部分控制策略知识点的掌握、对电路图分析、对相关节点的测量以及对故障数据的认真分析。
最后需要特别说明的是:在故障的诊断过程中,要严格遵守高压系统维修的相关要求和规章制度,严禁在未禁用高压电的情况带电施工作业。
