检修现代ix35 转向灯自动工作故障
来源:本站整理  作者:佚名  2012-05-03 06:41:50

一辆行驶里程仅有2329km,配置了2.0L发动机、自动变速器的2010年款北京现代ix35。车主反映车辆的转向灯突然失灵,只要打开点火开关,左侧转向灯就自动工作 。

故障诊断:维修人员打开点火开关,左侧转向 灯 就 自 动 工作,而转向灯开关实际上并没有开启左转向。打开点火开关后左侧转向灯自行工作,此时并没有开启转向开关。使用诊断仪读取该车BCM系统数据流,发现左侧转向灯处于工作的状态,说明BCM已经收到左转向的信号。

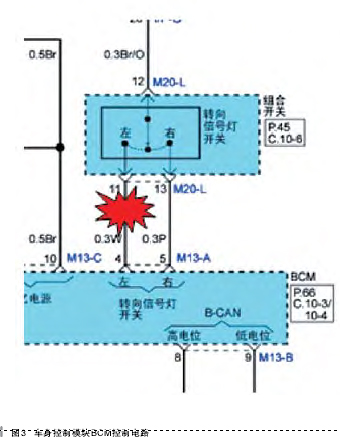

查阅电路图(如图 3 所示),分析车身控制模块的插头 M13-A 的 4号端子有信号电压会产生此故障现象。于是拆开转向盘护罩并断开组合开关的插头准备测量该信号电压。当断开组合开关插头后转向灯熄灭,测量该信号电压为零。将插头插入组合开关,在扭动插头的时候左侧转向信号线间断出现 12V 电压,由此判断组合开关是导致故障的原因。



故障排除:拆解开关发现是组合开关底座中残留的铜丝引起的短路(如图4所示),清除短路金属后,故障排除。
