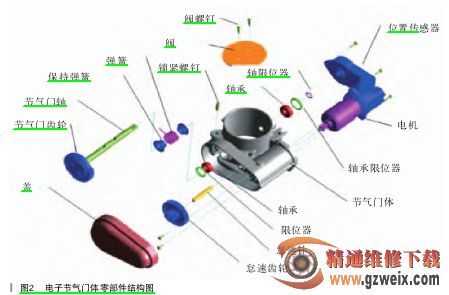

电子节气门体由节气门本体、节气门电机、节气门位置传感器和相关传动小齿轮、弹簧等部件组成（如图2 所示），其中反映节气门位置的传感器是由两个节气门位置传感器集成到一块的，即 TPS1 和 TPS2。其中，TPS1 输出的电压是从 0V 到 5V 变化，与节气门的开度成正比。TPS2 输出的

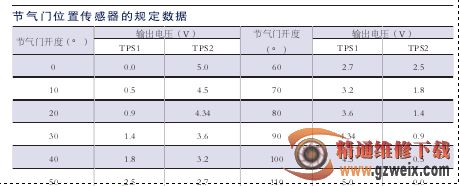

电压是从 5V 到 0V 变化，与节气门的开度成反比（如表所示）。在数据流上读取时，只要两个节气门位置传感器的电压之和为 5V，就表示节气门位置传感器的工作状况是良好的。
利用诊断仪所采集的正常的节气门位置传感器和加速踏板位置传感器的数据流如图 3 所示。
