北京现代ix35空调面板背景灯不亮
来源:本站整理  作者:佚名  2013-06-28 05:49:50

   一辆行驶里程约2万km,搭载第2代θ发动机和6挡自动变速器的2012年北京现代ix35运动型多功能车。用户反映:该车打开前照灯后,空调面板照明灯不亮。

    检查分析:维修人员试车,发现该车打开前照灯后仪表板和音响面板的照明灯均工作正常,只有空调控制面板上的照明灯不亮。根据故障现象,将故障点限定在空调控制面板内部。

    拆卸空调面板,测量面板背后电路板的电源及搭铁电压,均正常。这样便进一步排除了外围电路故障的可能性。仔细观察发现,刚拆下的空调控制面板背后有一个固定支架是折断的,显然此处已经有人拆卸过了。看来如果不能找到明确的故障点,这一次很可能又是无功而返。

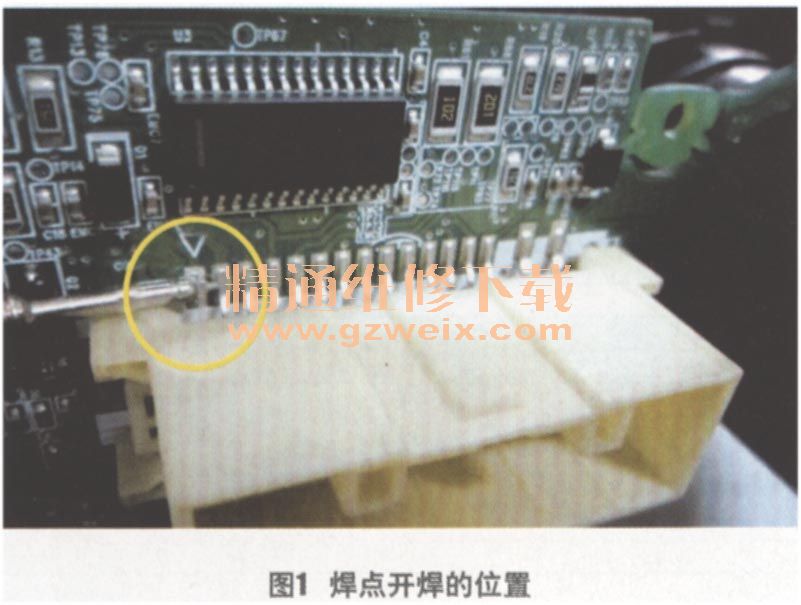

    继续拆解空调控制单元,发现其内香水味越来越强烈。与用户沟通得知,该车仪表台上的香水瓶曾倾倒过,大量香水流进了仪表台内。当时由于及时擦干了仪表台表面的香水,因此没有造成任何故障。了解到这一情况后,维修人员推测故障很可能与香水对电路板的腐蚀有关。于是仔细检查电路板上的每一个元件,结果发现插接器M 13-B的1号端脚开焊了(图1)。

故障排除:更换空调控制单元,故障排除。

关键词:电路板 腐蚀
