2017款北京现代新悦动双燃料车发动机电脑无法匹配
来源:汽车维修与保养  作者:佚名  2018-05-21 09:06:40

    一辆行驶里程约9.5万km、搭载伽马1.6L MPI双燃料发动机(发动机型号为14FC)的2017款北京现代新悦动CNG双燃料车(车型简称HDc CNG)。该车行驶中突然加速不良、抖动,发动机故障灯点亮。经检查发现,该故障是由发动机ECM控制单元内部损坏导致单汽缸失火,但更换ECM后,解码匹配失败。

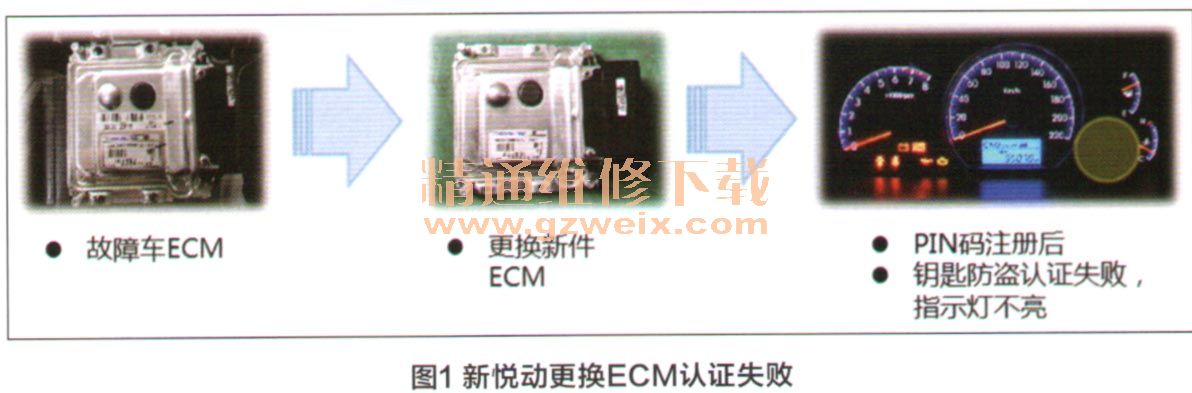

    故障诊断:接车后,进一步验证该车故障确实是由于ECU内部点火驱动模块损坏导致单汽缸失火。更换发动机ECM后,通过GDS Mobile检测仪进行PIN码注册,钥匙处于IG ON位置时,仪表钥匙防盗指示灯不亮,发动机ECM与钥匙防盗模块认证失败,确定解码匹配失败(图1)。

    用GDS Mobile检测仪读取故障车ECM和新件ECM的钥匙防盗相关数据流,经过比对发现,"SMARTRA3内置”和“智能钥匙内置”这两项数据状态正好相反(图2)。该车为机械插入钥匙,说明ECM功能不同,需进一步确定是硬件、还是软件问题。

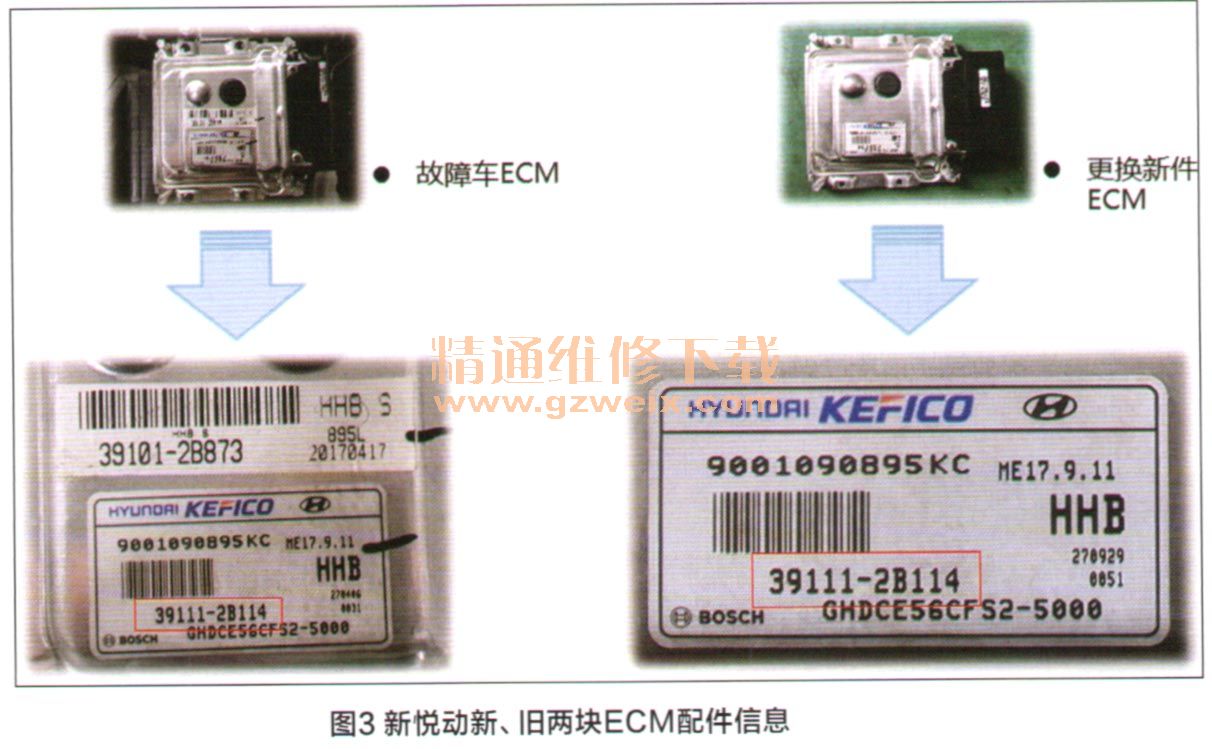

    经过检查,新、旧两块ECM的配件号均为39111-213114(图3),初步说明这两块ECM硬件相同。既然硬件没问题,那么则可能是软件问题。为了验证是否为软件问题,需要进一步确定该车的SMARTRA钥匙防盗系统类型。

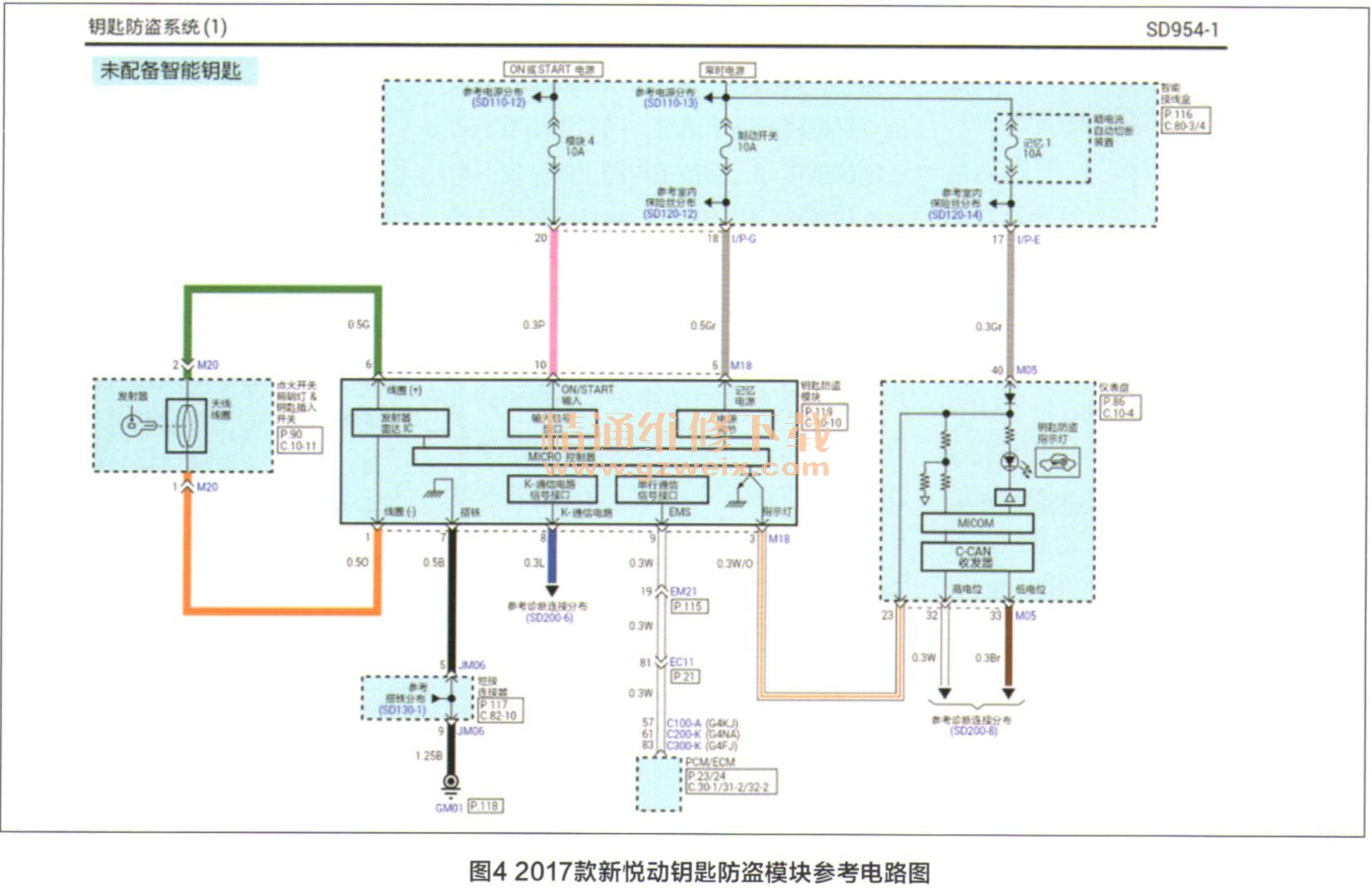

    实车找到并拆下SMARTRA钥匙防盗模块,发现该车SMARTRA钥匙防盗模块采用的是新款8线制的新昌系统,与前期老款悦动车的SMARTRA钥匙防盗系统类型不同,前期老款悦动车SMARTRA钥匙防盗模块采用的是5线制的博世系统。这两种系统的电路图如图4、图5所示。

[1] [2]  下一页
