起亚福瑞迪车雾灯不亮
来源:本站整理  作者:佚名  2013-11-04 10:23:34

    一辆行驶里程仅有1400km,配置1.6L发动机、MT变速器的起亚福瑞迪GLS。用户反映:该车前雾灯不亮,其他灯都正常。
    故障诊断:检查发现仪表板上前雾灯指示灯及外部前雾灯均不亮,后雾灯及其他灯正常。产生此故障的原因有:雾灯开关损坏;雾灯损坏;BCM损坏;相关保险及线路故障。

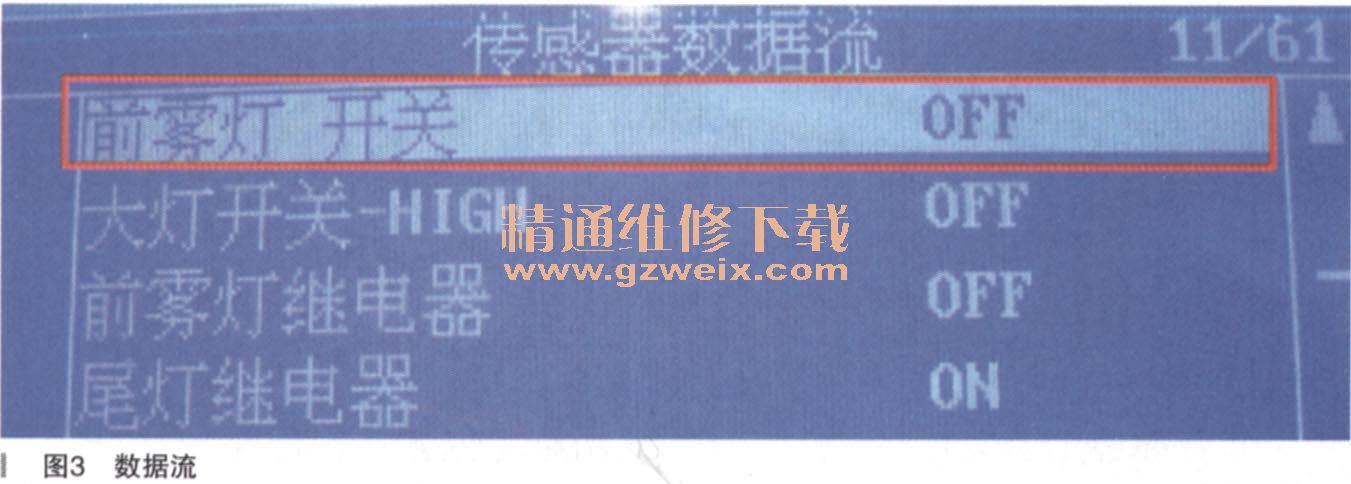

    因为此车BCM能与诊断仪进行通信,所以首先用诊断仪进入BCM,读取与雾灯相关的数据流。发现前雾灯开关无论是ON或OFF,数据流中“前雾灯开关”一直显示“OFF”。这是不正常的(如图3所示)。
    拆下转向盘下护罩,找到从BCM到前雾灯开关的信号线,雾灯开关OFF时测量其对地电压为11V,正常,说明BCM及到雾灯开关的线路正常。开关ON时电压不变化,不正常,说明不能通过此开关接地。
    通过试灯将此信号线接地,发现前雾灯及其指示灯均点亮。测量此脚对地电阻值为无穷大,说明开关损坏。

    更换组合开关,故障排除。
    故障总结:现代汽车的用电器都有车身控制模块控制,在维修时最快捷的方法就是读取车身控制模块的数据流,根据数据流快速诊断故障点。
