起亚K5轿车发动机无法正常启动
来源:本站收集  作者:佚名  2015-06-20 07:45:22

    一辆行驶里程约9.2万km的起亚K5轿车。该车只有踩下加速踏板,发动机才能启动着机,且一松开加速踏板,发动机就熄火。
    检测分析:用故障检测仪检查,读得1个当前故障代码和1个历史故障代码(图1),分别为“P0014—‘B’凸轮轴位置一正时过度提前或系统性能(1排)”和“P0017—曲轴位置-凸轮轴位置相位关系(1排/传感器B)”,由此怀疑该车CVVT(连续可变气门正时)系统有故障;踩下加速踏板,启动发动机,查看发动机数据流(图2),发现CVVT系统进入失效保护状态,进气凸轮轴当前位置与设定位置一致,均为127.12°,而排气凸轮轴当前位置(-100.75°)与设定位置(-112°)相差约12°(通常相差约6°时,发动机控制单元就会存储相应的故障什V马),由止城定扫汽凸轮轴位置调节系统有故障,推断可能的故障原因有:发动机正时错误;排气凸轮轴调节电磁阀及其线路故障;扫汽凸轮轴调节执行器故障。

    相关资料:2012年东风悦达起亚K5(TFC)G2.0 DOHC原厂维修手册

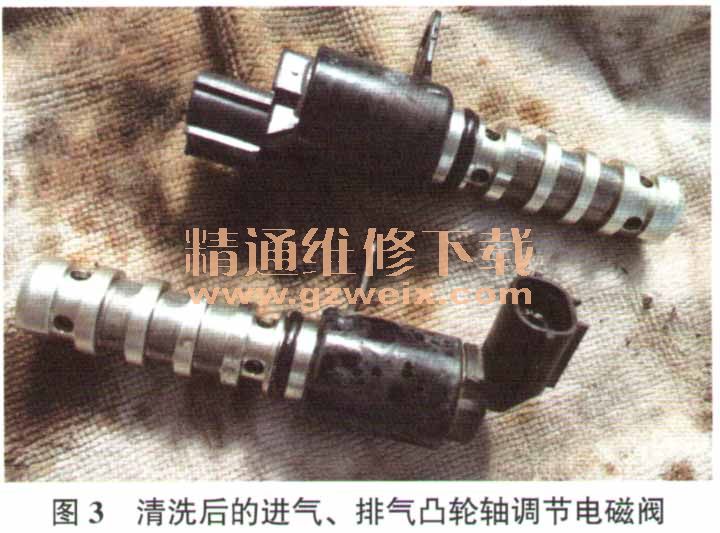

    检查发动机正时,正常;拆下排气凸轮轴调节电磁阀,发现阀体很脏;测量排气凸轮轴调节电磁阀电阻,正常;拆下进气凸轮轴调节电磁阀,发现阀体也很脏;清洗进气、排气凸轮轴调节电磁阀(图3)后装复试车,故障依旧。拆下排气凸轮轴调节电磁阀,连接导线连接器,用故障检测仪对排气凸轮轴调节电磁阀执行元件测试,发现电磁阀阀芯能够移动,但行程较短,存在明显卡滞。由于已经清洗过排气凸轮轴调节电磁阀,决定将其更换。

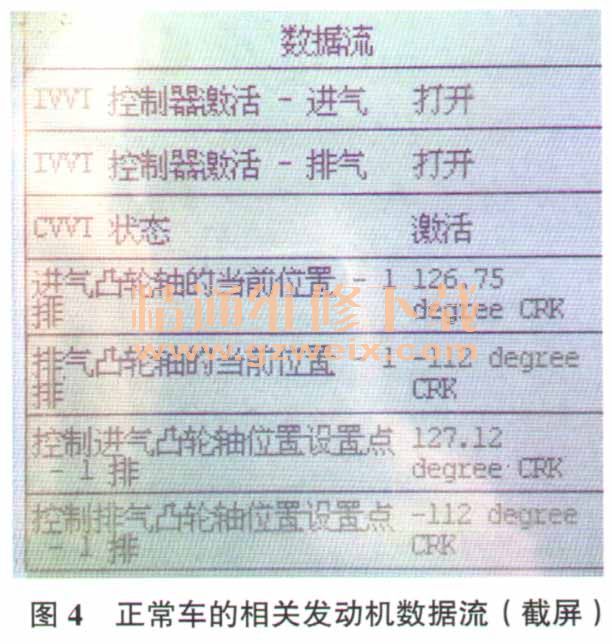

    故障排除:更换排气凸轮轴调节电磁阀后试车,发动机能够正常启动着机,且运行正常;查看发动机数据流,发现进气、排气凸轮轴当前位置均与设定位置一致(图4),故障排除。

关键词:起亚K5
