一辆行驶里程约9.6万km、配置G4FC 1.6L发动机的2014年东风悦达起亚福瑞迪轿车。该车用遥控钥匙锁车,放置一段时间后,用遥控钥匙开锁,车辆无反应,用机械钥匙开锁,可以着车,熄火后,关闭4门,用遥控钥匙锁车门,开锁上锁恢复正常。
故障诊断:根据故障现象,做故障验证,正常的情况下,用遥控钥匙开闭锁车门都正常,但在车辆锁车后的15min后,用遥控钥匙开锁不起作用,用机械钥匙打开车门,着车后熄火,按遥控钥匙,开闭锁正常。还发现一个小细节,当遥控钥匙开锁不起作用,用机械钥匙开车门,按车门上的开闭锁键,不起作用,只有当启动车辆并熄火后,按动车门开闭锁键,才会起作用,如图1所示。
用诊断仪读取车辆模块故障码,如图2所示。
从以上的故障表象看,好像故障挺难的,没有一点头绪,但这种没有头绪的故障,往往都是小问题,当我们来回测试故障时,还发现了一个问题,车辆用机械钥匙开锁上锁车门时,其他几个门都不动,正常情况下,我们用机械钥匙开锁上锁主驾车门时,其他几个门会跟着开锁上锁。

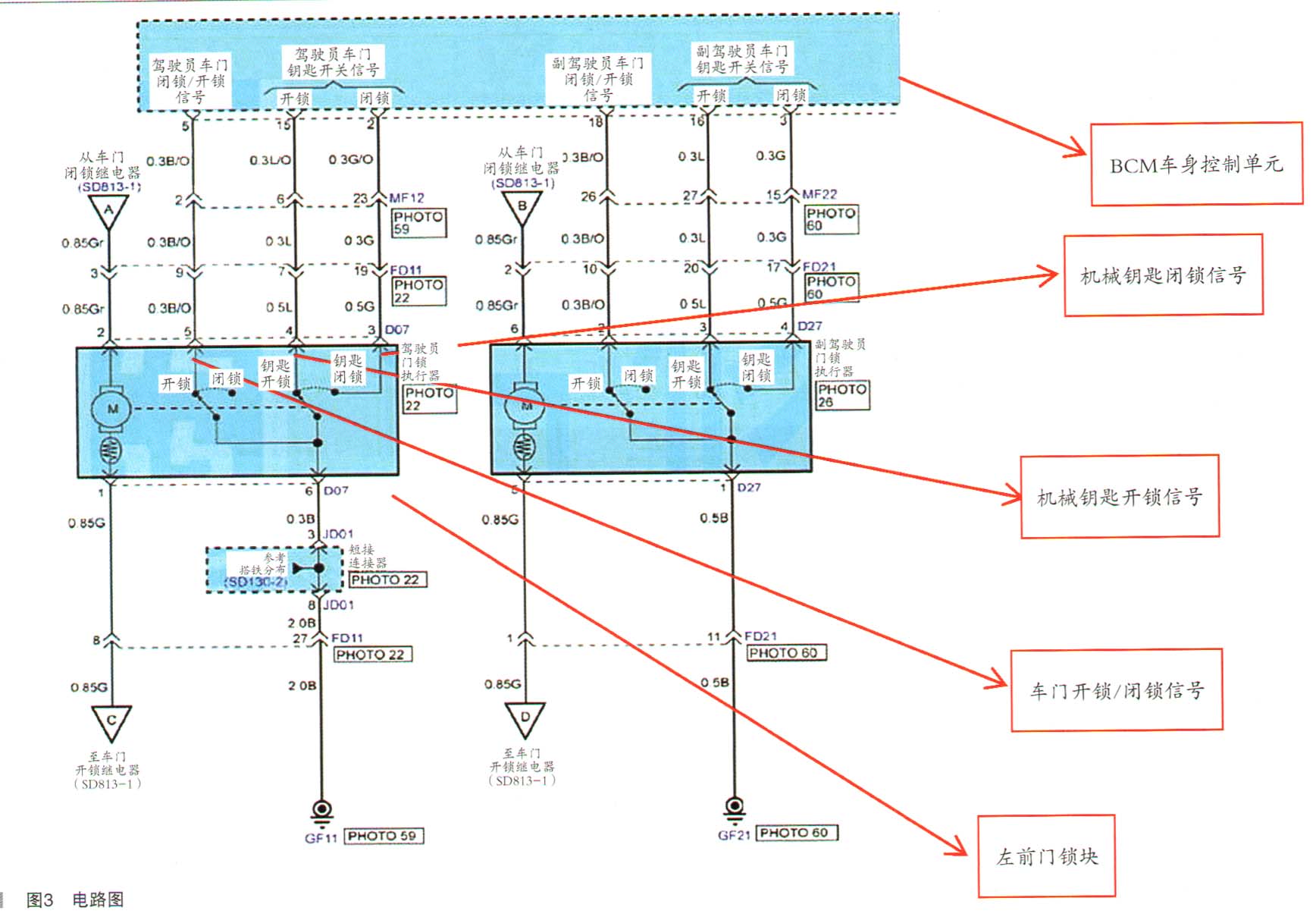

我们先从这个故障点入手,我们找到主驾车门锁块的电路图,如图3所示。
根据图3,我们重点检查3号、4号、5号、6号针脚,我们在初期做故障验证时,用钥匙可以开闭锁车门,基本可以判断1号与2号针脚的功能,以及与其相连的元件基本正常。
我们拆下主驾车门内饰板,拆出主驾车门锁块,如图4所示。
