雷克萨斯RX200t无法打开钥匙门锁、遥控不工作
来源:汽车维修技师  作者:佚名  2020-12-25 08:56:52

     一辆雷克萨斯RT200T,该车无法启动,故障现象为无法打开电源,中控锁不工作,遥控不工作,无法进入ACC、IG,危险警告灯和制动灯均不工作,打开车门组合仪表显示车门打开,门控灯正常点亮,室内灯工作正常。

    故障诊断:技师接车后首先进行蓄电池检测,蓄电池电压12.67V,蓄电池良好,连接GTS诊断仪进行车辆强制进入检测,发现GTS无法进入车辆系统。
    首先根据故障现象危险警告灯不工作进行分析,认为以下系统相关部件可能存在故障:
    ·主车身ECU
    ·仪表板接线盒
    ·认证ECU
    ·电源线束
    ·保险丝
    检查危险警告灯,电路测量保险丝HAZ端子1号、2号均无电压,如图1所示。

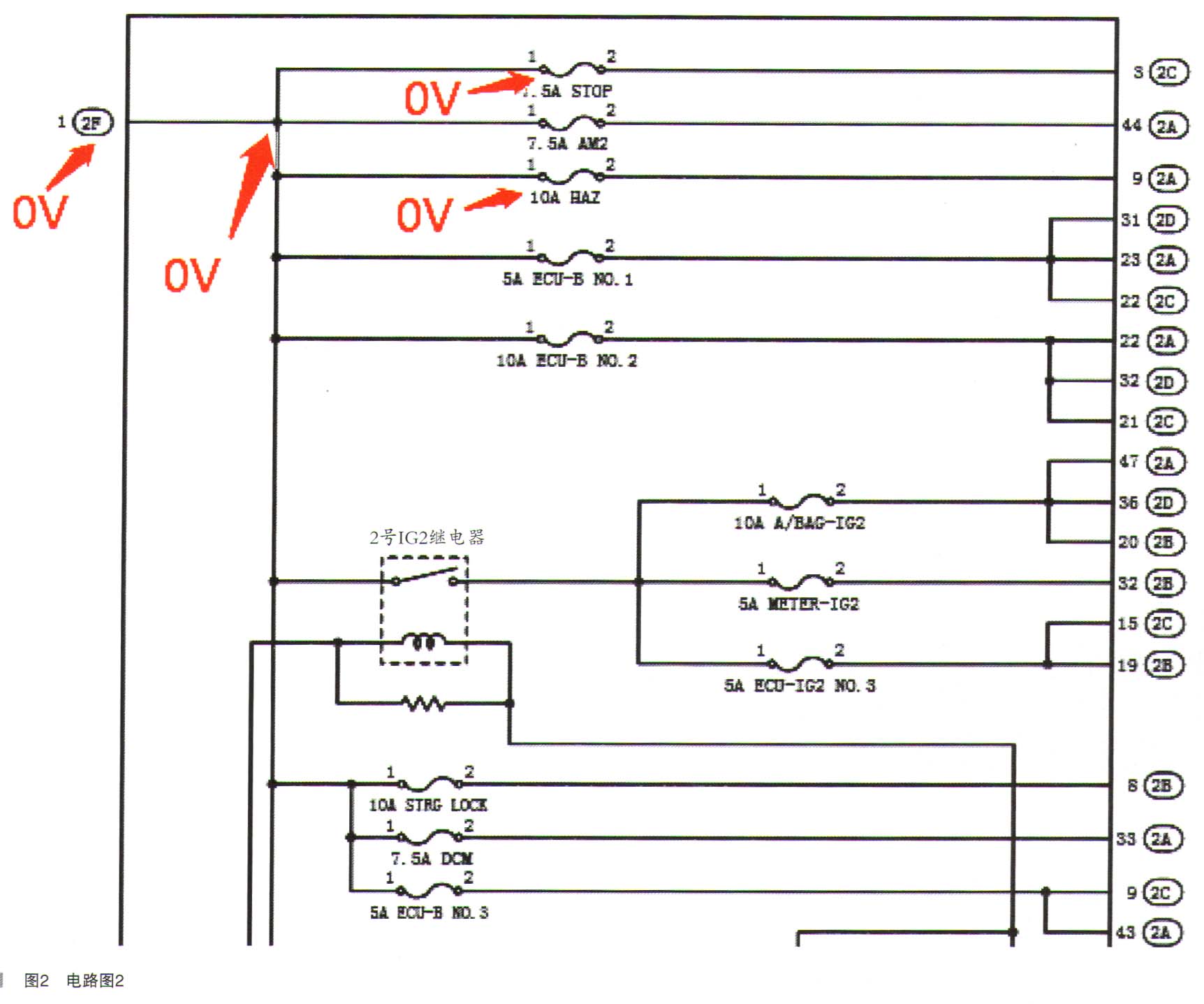

    查看零件位置发现HAZ保险丝位于仪表板接线盒位置,于是查看仪表板接线盒内部电路图(如图2所示),发现危险警告灯保险丝、制动灯保险丝及IG继电器均为2F端子为供电主电源,测量STOP保险丝端子电压为0V,测量2F插头的1号针脚电压为0v。
    检查车辆电源电路,发现2F端子前方有一个40A (J/B-BAT),发现保险丝已经熔断,测量40A (J/B-BAT)1号端子为12V电源,可以证明保险丝40A (J/B-BAT)前部线路是正常的。电路图如图3所示。
    保险丝主要作用为短路保护,要找到短路位置还要测量线束与接地情况,使用电压降的办法让40A (J/B-BAT)连接12V电源,测量仪表板接线盒内的各个保险丝,均为12V无电压降,正常线路无短路及负载,测量F2端子与蓄电池负极电阻并晃动线束,测量结果为10MΩ。以上测量结果说明此线束无短路现象。线路测量均正常,但是保险丝熔断的原因还是没有办法确定,最后决定通知客户到店沟通,是否是改装后出现此情况。

[1] [2]  下一页

关键词:雷克萨斯RX200t
